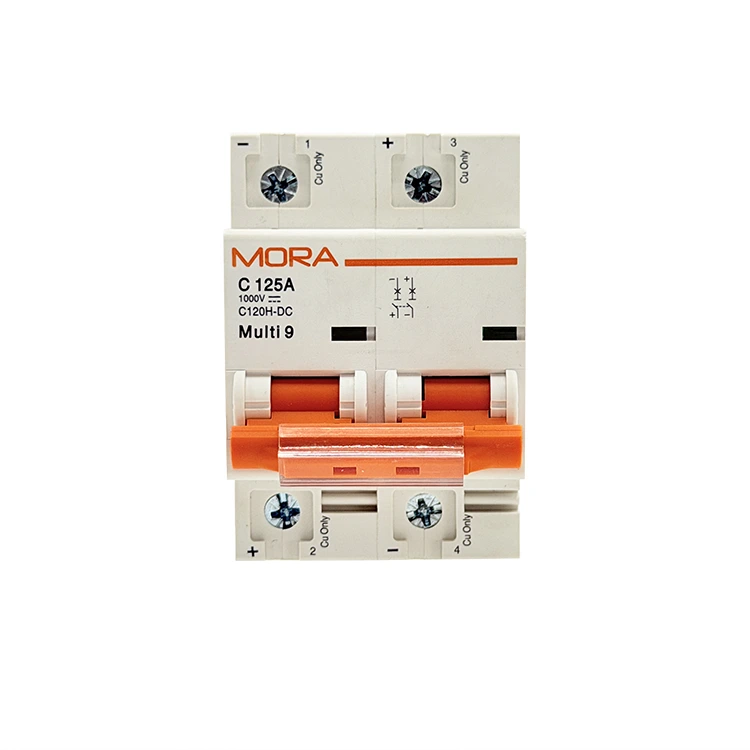

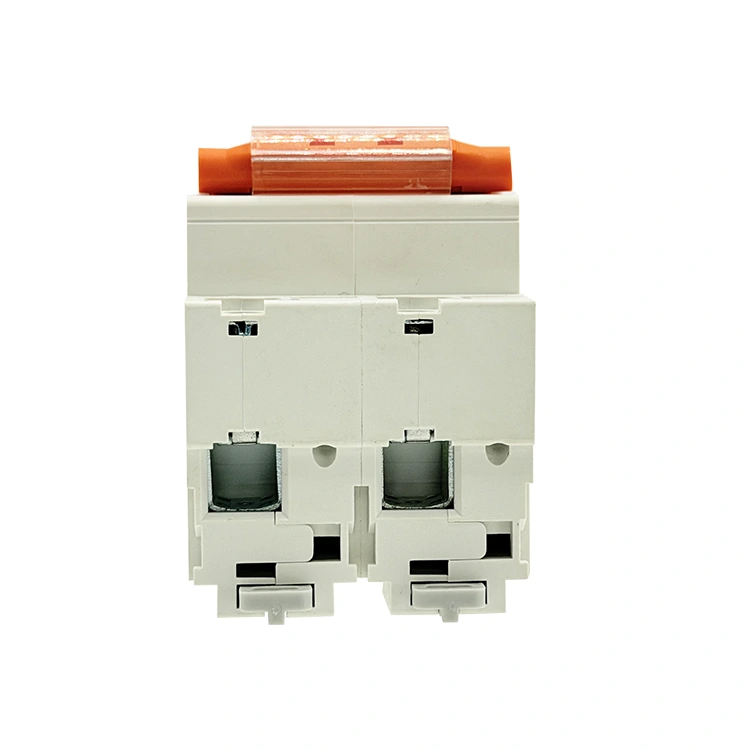

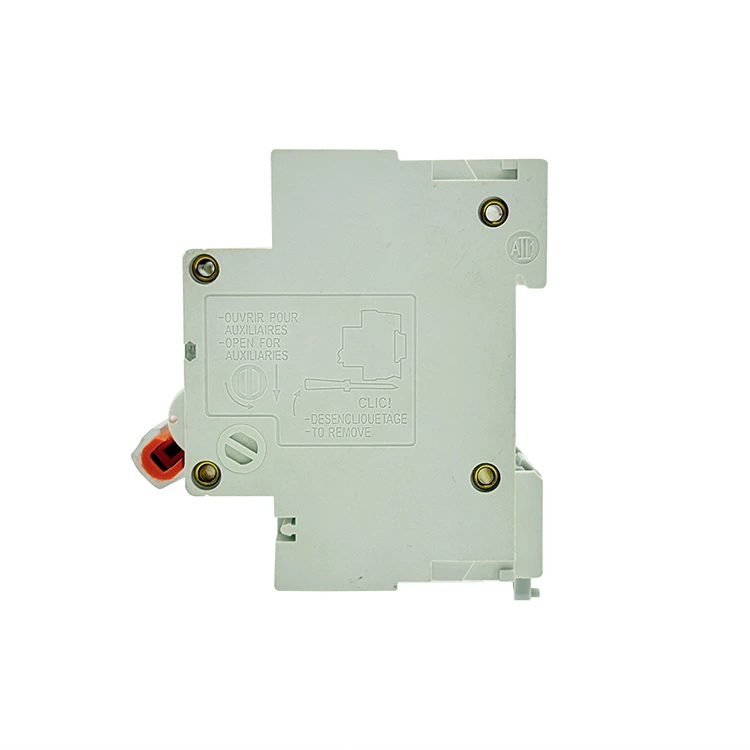

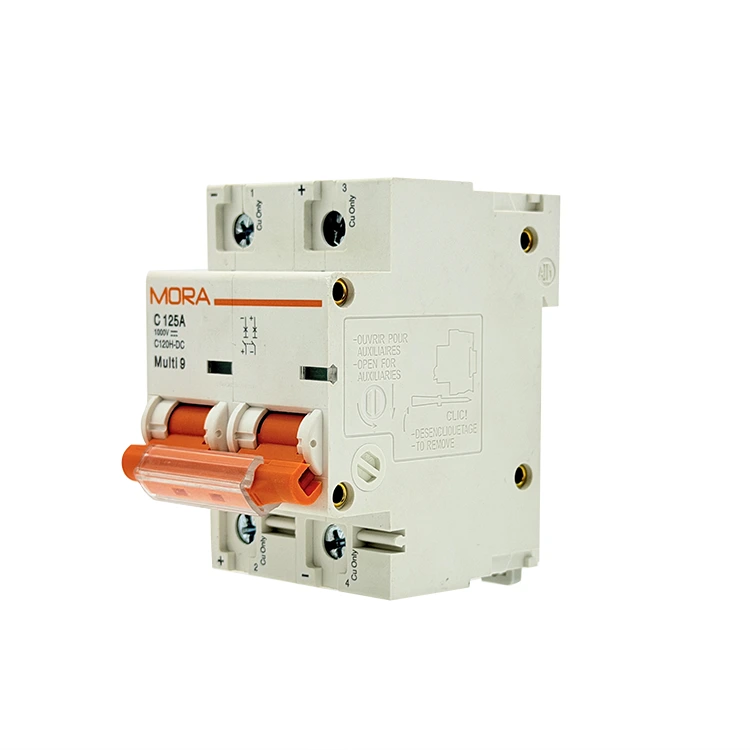

НЦ серија 2П ДЦ минијатурни прекидач

Као напредна фабрика 2П ДЦ минијатурних прекидача НЦ серије са седиштем у Кини, ПУГАО (Мора) производи двополне заштитне прекидаче високих перформанси са побољшаним прекидним капацитетима и модернизованим модуларним оквиром. Свака јединица користи аутоматизовано тачкасто заваривање и оптимизоване лучне водилице са двоструким трајним магнетом за заштиту критичне телекомуникације, складиштења енергије и комерцијалне соларне инфраструктуре.

По чему се НЦ серија разликује од стандардних ДЦ прекидача?

Индустријске ДЦ мреже се брзо развијају, крећући се ка већој густини енергије и строжим конфигурацијама ормара. Док традиционални прекидачи за стамбене потребе компромитују топлотну дисипацију када се скупе, НЦ серија 2П ДЦ минијатурни прекидач има редизајнирану унутрашњу структурну архитектуру изграђену експлицитно за високопоуздане комерцијалне операције.

Интеграцијом двополне физичке изолације у модуларну шасију која штеди простор, НЦ серија минимизира простор предње плоче унутар разводних плоча док проширује унутрашње пузне стазе – најкраћи пут дуж површине изолационог материјала између два проводна дела – како би се спречиле локализоване грешке у праћењу.

Соларни комбинатори велике густине

Модерне соларне инсталације захтевају компактне компоненте како би се више струјних улаза уклопило у мања спољашња кућишта. НЦ серија омогућава чисто упоредно груписање низа, управљајући и позитивним и негативним повратним шинама 600В ДЦ жице унутар компактног профила кућишта без жртвовања вентилације са стране.

Банке централизованих телекомуникационих батерија

Са комуникационим системима који раде на стабилизованим резервним батеријама ниског до средњег напона, отклањање квара без испуштања целог сталка је од виталног значаја. Овај минијатурни прекидач обезбеђује независну заштиту струјног кола, изолујући појединачне низове батерија или модуле за пуњење тренутно док суседне операције остају под напоном.

Спецификације материјала

Следећа инжењерска матрица представља основне радне параметре верификоване на нашим аутоматизованим линијама за фабричко тестирање:

Како НЦ серија постиже прекидни капацитет од 10кА?

1. Дуал-Форце Магнетиц Бловоут Цханнел

На вишим напонима до 600В ДЦ, цртање електричног лука може лако да се претвори у плазма догађај који у потпуности топи стандардни контакт прекидача. Минијатурни прекидач НЦ серије 2П ДЦ се бори против тога са двоструким трајним магнетима високе чврстоће уграђеним са обе стране сваке контактне путање. Када се контакти раздвоје, ови магнети стварају усмерено магнетно поље које тренутно растеже лук, тера га са сребрних јастучића и издувава га у челични лучни жлеб за тешке услове рада од 11 плоча где се цепа и хлади у року од 4,5 милисекунди.

2. Унакрсна веза за механичко окидање велике брзине

Подела позитивних и негативних шина на два различита пола значи да се обе стазе морају отворити у исто време. НЦ серија користи интерну полугу за унакрсну везу која спаја оба механичка механизма. Ако дође до квара прекомерне струје на позитивној страни, унутрашња шипка механички искључује негативни пол у истом тренутку, обезбеђујући потпуну галванску изолацију и спречавајући опасно повратно напајање напона.

3. Аутоматско ласерско заваривање и калибрација

Ручно састављање компоненти уводи структурне варијације које могу изазвати неуједначен унутрашњи отпор између два пола. ПУГАО (Мора) елиминише ову људску променљиву тако што производи НЦ серију на потпуно аутоматизованој производној линији микро-разбијача. Напредне машине за ласерско тачкасто заваривање закључавају бакарне шантове, биметале и магнетне калемове у прецизно геометријско поравнање, обезбеђујући уравнотежене унутрашње отпоре и подударне криве окидања у свакој производној серији.

Протокол за инсталацију на терену

1. Проверите нулти напон:Искључите петљу. Отворите све узводне соларне прекидаче или везе за изолацију батерије. Користите дигитални мултиметар да тестирате и позитивне и негативне долазне каблове, потврђујући да је 0В присутно пре него што убаците жице у прикључке.

2. Закачите на ДИН шину:Раил Аттацхмент. Закачите горњи задњи носач оквира серије НЦ преко стандардне ДИН шине од 35 мм. Чврсто притисните доњу ивицу кућишта док пластични клизач са опругом не шкљоцне чврсто на шину.

3. Поравнајте маркере поларитета:Поларити Матцх. Прегледајте симболе (+) и (-) утиснуте на предњој страни НЦ серије 2П ДЦ минијатурног прекидача. Повежите свој долазни позитивни кабл на врх пола 1 (означен позитивно) и ваш долазни негативни кабл на врх пола 2 (означен као негативан). Упозорење: Обрнутим овим распоредом се спречава да унутрашњи магнети гурну лук у отворе за хлађење.

4. Завртњи обртног момента:Сигурна веза. Убаците потпуно очишћена језгра од бакарне жице у назубљене тунелске стезаљке. Користећи калибрисани момент одвијач, затегните завртње терминала на 2,0–2,5 Нм. Лабави спојеви терминала стварају локализовану топлоту која доводи до превременог термичког окидања.

Често постављана питања о апликацији

Шта чини прекидни капацитет НЦ серије 10кА безбеднијим од стандардних 6кА алтернатива за системе батерија?

Батерије батерија могу испоручити огромне струје кратког споја у року од милисекунди током директног квара. Прекидач оцењен за само 6кА може доживети контактно заваривање или пуцање кућишта ако енергија квара премашује своје механичке границе. Унапређена оцена од 10кА НЦ серије 2П ДЦ минијатурног прекидача осигурава да може безбедно да отклони ове озбиљне кратке спојеве батерије високе енергије без уништавања кућишта прекидача или оштећења оближњих компоненти.

Може ли прекидач НЦ серије 2П бити спојен у серијску петљу да би се носио са вишим једносмерним напонима?

Да. Ако напон вашег система премашује једнополни назив, можете провући позитивни проводник кроз оба пола у серији (улазак на врх пола 1, скакање са дна пола 1 на врх пола 2 и излазак са дна пола 2). Ово дели укупан напон на две одвојене лучне коморе, омогућавајући прекидачу да безбедно управља вишим укупним напонима.

Како дизајнери треба да узму у обзир високу температуру околине унутар затворених спољашњих кућишта?

Унутрашње биметалне траке су калибрисане на фабрички стандардној основној линији од 30°Ц. Када се монтирају у невентилирану спољашњу комбиновану кутију где топлота околине и директна сунчева светлост подстичу унутрашње температуре до 55°Ц, биметални елементи се претходно шире. Ово снижава стварну температурну тачку искључења на отприлике 83% до 85% њене називне струје. Да би спречили непријатно окидање, инжењери би требало или да интегришу пасивне отворе за хлађење или да повећају степен прекидача применом стандардних таблица смањења топлотне снаге.
