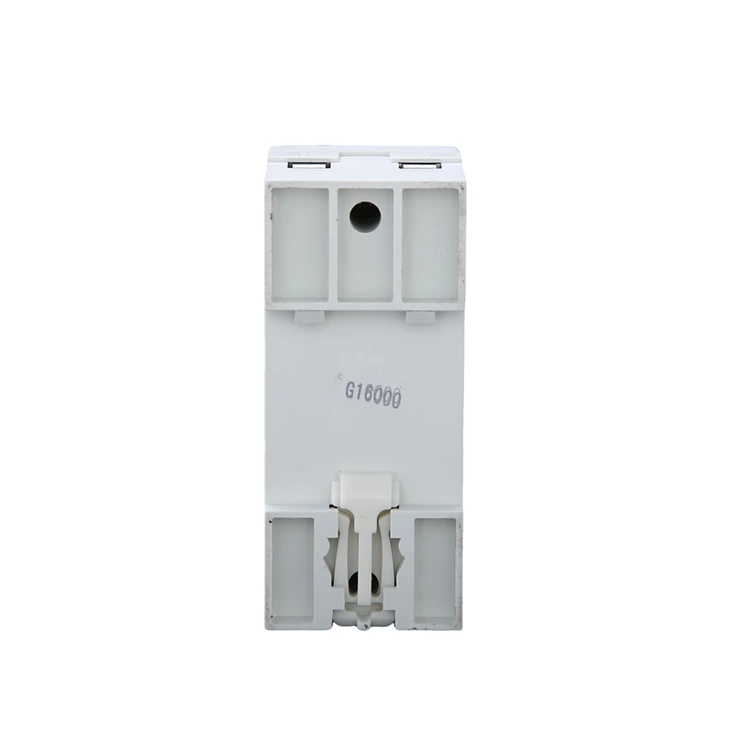

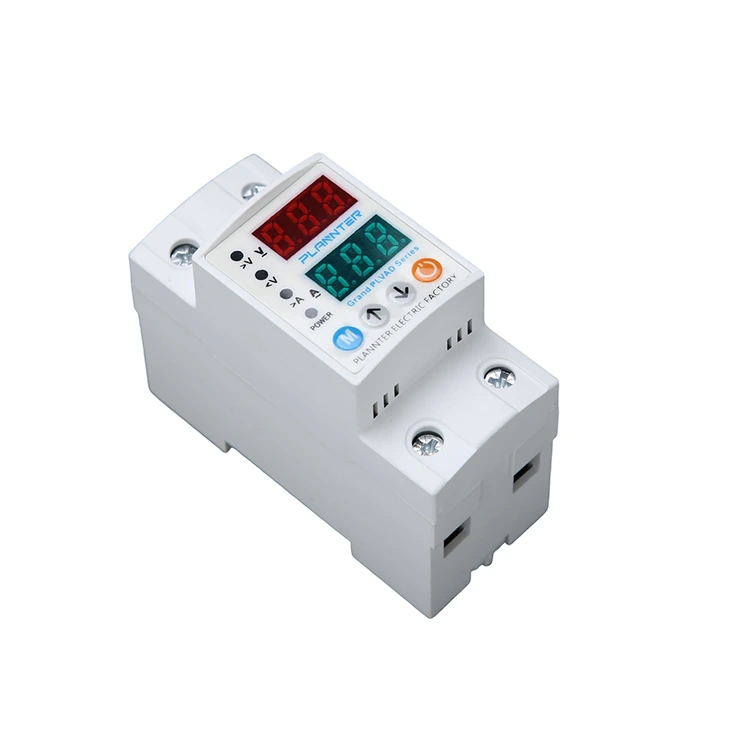

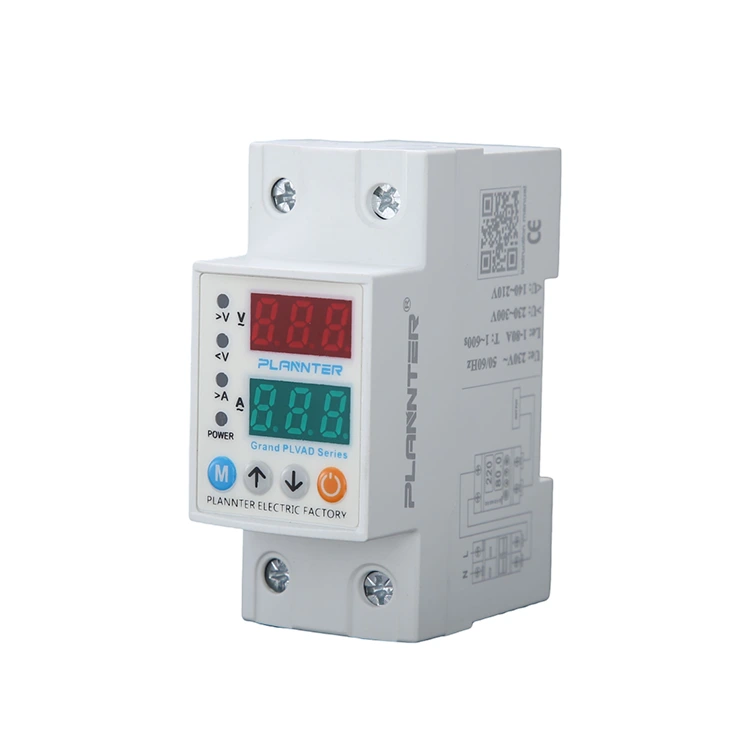

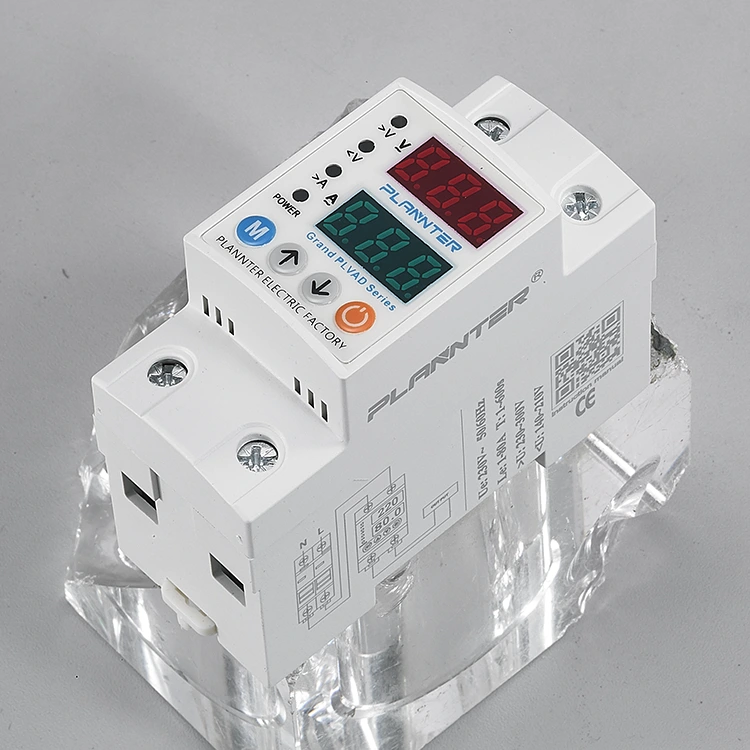

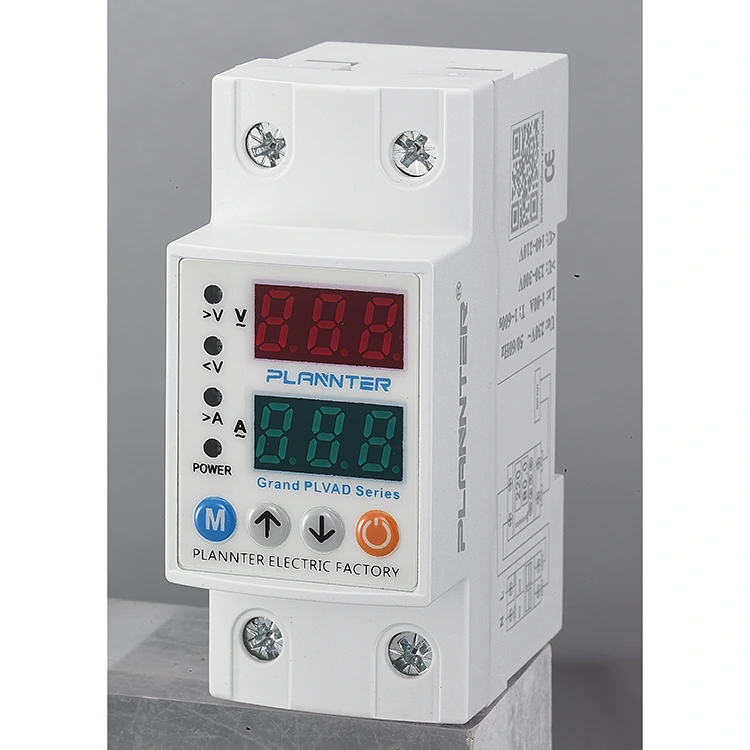

40А 63А Овер анд Ундер Протецтор

Тхе Пугао 40А 63А Овер анд Ундер Протецторје специјализовани електрични сигурносни уређај дизајниран да заштити струјна кола и прикључене уређаје од нестабилности напона. Означена за стандардне системе од 220 ВАЦ/230 ВАЦ (50/60Хз), ова јединица монтирана на шину континуирано прати мрежни напон.

Аутоматски искључује напајање када нивои напона пређу безбедне прагове (пренапон) или падну пренизак (поднапон), спречавајући оштећење мотора, штампаних плоча и ожичења. Са робусним дизајном који може да ради на температурама од -20°Ц до +55°Ц, обезбеђује поуздане перформансе у различитим окружењима.

Принцип рада

Принцип рада 40А 63А Овер анд Ундер Протецтора је заправо праћење података о напону. Ово укључује, на пример, детекцију и праћење сензора, контролних јединица, релеја и других услова.

Сензор: Ниво напона се може пратити у реалном времену. Ако напон пређе или падне испод нашег унапред подешеног прага, сензор шаље сигнал контролној јединици, подстичући нас да покренемо процес.

Контролна јединица: може да прима сигнале од сензора и одредиће да ли је напон ненормалан. Ако се препозна да је напон превисок или пренизак, контролна јединица ће активирати заштитне мере.

Релеј: Када наређује контролна јединица, релеј ће брзо отворити коло како би заштитио опрему од оштећења и спречио пожар.

Заштита опреме

Осетљивим машинама је потребна стабилна енергија да би правилно функционисала. Тхе40А 63А Овер анд Ундер Протецторсе широко користи за заштиту:

• медицинска опрема:Осигурати да критични дијагностички алати не буду оштећени шиљцима струје.
• Инструментација:Одржавање тачности контролних система и сензора који се ослањају на конзистентан напон.

Индустријска/комерцијална оптерећења

За теже примене, уређај нуди високе струјне вредности за подношење значајних електричних оптерећења:

• 40А Оцена:Погодно за стандардна комерцијална расветна кола и мању канцеларијску опрему.
• 63А Оцена:Идеалан за индустријске разводне табле, моторе за тешке услове рада и главне изворе напајања где је потребан већи струјни капацитет.

Врста заштите и механизам

Тхе40А 63А Овер анд Ундер Протецторкористи паметни контролни систем који укључује сензоре и релеје за управљање сигурношћу напајања:

• Заштита од пренапона:Детектује изненадне порасте напона (нпр. искључење неутралне линије) и прекида напајање да би спречио опасност од пожара и старење изолације.
• Заштита од ниског напона:Идентификује падове напона који могу довести до прегревања и застоја мотора, искључујући оптерећење да би се спречило прегоревање.
• Аутоматски опоравак:Када се напон врати у стабилан опсег, јединица може аутоматски поново да затвори струјно коло, смањујући потребу за ручном интервенцијом и обезбеђујући континуирани рад.

Предности

Праћење напона у реалном времену и брзо искључење: 40А 63А Овер анд Ундер Протецтор ће континуирано надгледати линијски напон сваког дана, када се детектује напон изнад постављеног прага, као што је пренапон или поднапон, заштитник ће прекинути напајање, избегавајући да електрични уређаји буду трајно оштећени због високог или ниског напона.

Продужите радни век електричних уређаја: Ако је дугорочно стабилно окружење напона ће смањити електронске компоненте због напонских удара узрокованих оштећењем и старењем, може стабилизовати напајање и смањити флуктуације, како би се продужио укупан век опреме.

Заштитите опрему: као што су рачунари, медицинска опрема, инструментација и контролни системи захтевају прецизност високог напона. Ако се открије ненормалан напон, он ће прекинути напајање како би се избегао губитак података о опреми.

Високе перформансе сигурности и заштите: када нагли пораст напона може довести до прегревања жице, кратког споја или пожара, 40А 63А Овер анд Ундер Протецтор правовремено прекида напајање у тренутку пренапона, смањује ризик од електричних пожара и побољшава сигурност електричне енергије.

ФАК

Како да подесим границе напона?

Јединица има подесива подешавања која вам омогућавају да калибришете прагове пренапона и поднапона како би одговарали специфичним захтевима ваших повезаних уређаја.

Шта је функција „аутоматског опоравка“?

Након што је грешка уклоњена и напон се врати у безбедан опсег, 40А 63А Овер анд Ундер Протецтор може аутоматски да врати напајање, смањујући потребу за ручним ресетовањем и обезбеђујући континуитет.

Која је разлика између 40А и 63А?

Ово се односи на капацитет називне струје. Модел од 63А може да поднесе веће електрично оптерећење (више уређаја) од модела од 40А. Изаберите на основу вашег укупног повезаног оптерећења.

Да ли ово штити од удара грома?

Овај уређај је дизајниран за заштиту од пренапона. За свеобухватну сигурност од директних удара грома, препоручује се употреба овог штитника у комбинацији са наменским уређајем за заштиту од пренапона (СПД).

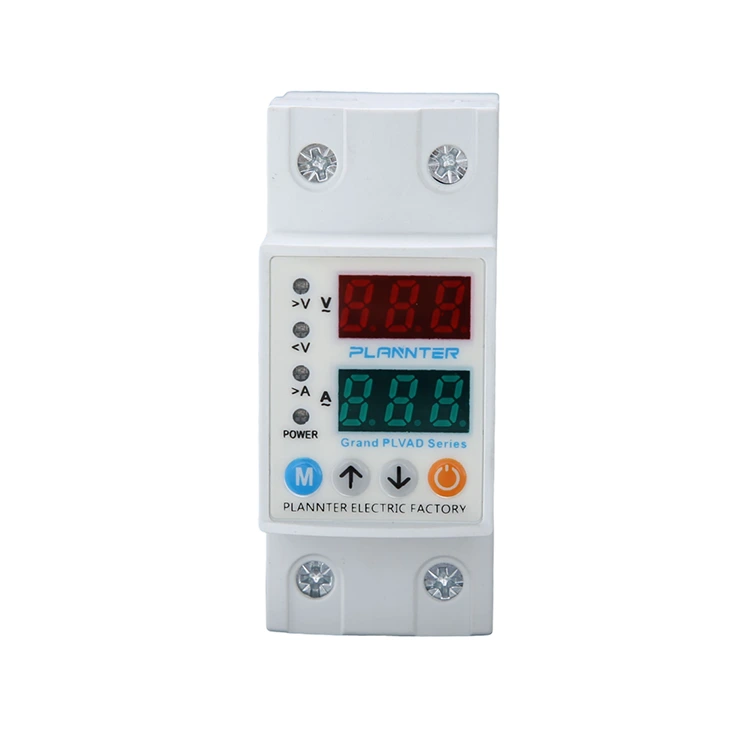

Екран и дугмад

1 - Дугме СЕТ: Ово дугме се користи за чување након подешавања/промене вредности прекомерне струје и вредности подешавања високог/ниског напона и грешке

време чекања.

2 - Дугме ГОРЕ: Повећајте потребну вредност.

3 - Дугме надоле: Смањите потребну вредност.

4 - Дугме за ручно укључивање/искључивање: Користи се за ручно укључивање или искључивање излаза уређаја. Када је излаз искључен, на екрану ће се приказати „ИСКЉУЧЕНО“ и уређај неће моћи да изврши аутоматско ресетовање. Притисните дугме поново да бисте поново активирали уређај и наставили са нормалним радом (под условом да нема постојеће грешке).

5 - Тренутни приказ

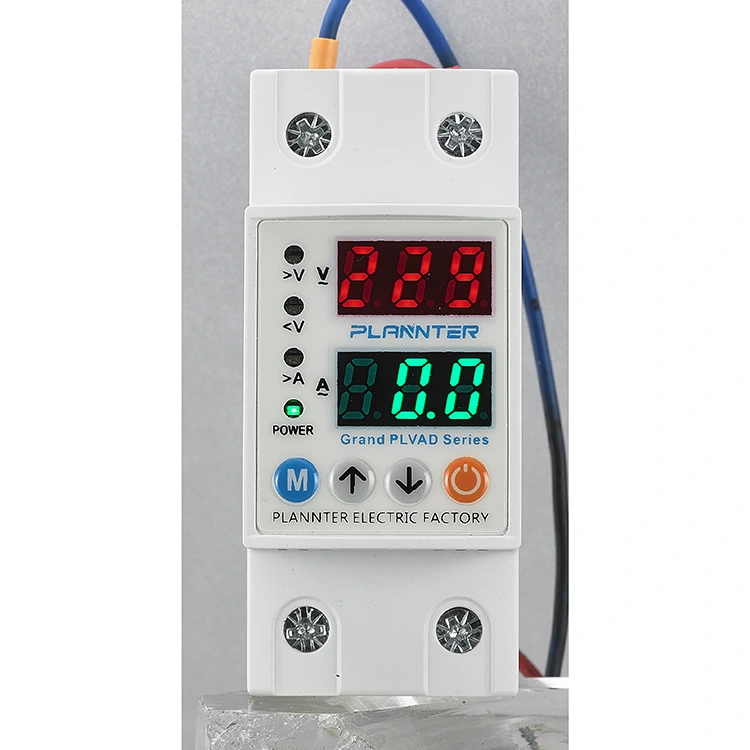

1. група дисплеја: У нормалном раду, овај екран приказује вредност улазног (мрежног) напона. Екран остаје стално осветљен када нема грешке и трепериће ако дође до грешке високог или ниског напона. Током програмирања, дисплеј показује релевантне вредности параметара који се постављају, као што су прекомерна струја, прагови високог/ниског напона, кашњење квара и времена кашњења ресетовања.

6 - Дисплеј напона

2. група приказа: Током нормалног рада, овај одељак приказује тренутну вредност. Екран остаје стално осветљен када систем нормално функционише и трепери у случају квара прекомерне струје. Током процеса програмирања, приказује нумеричку вредност одговарајућег параметра програма.

7 - ЛЕД индикатори:

А>: Светли када се детектује прекомерна струја.

В>: Светли када дође до квара високог напона.

В<: Светли када дође до квара ниског напона.

Оут: Светли када уређај почне са излазним радом.

Дијаграм повезивања

Неутралне и фазне жице из мреже треба да буду повезане на прикључке “Н” и “Л” означене као “Инпут” на уређају.

Неутралне и фазне жице опреме намењене за заштиту од превисоког или поднапона треба да буду повезане на “Н” и “Л” терминале испод одељка “Излаз” на уређају.

Димензије
