ПУГАО (Планнтер Елецтриц)је професионални произвођач прекидача у калупу са седиштем у Кини. Са великим искуством у овој области, нудимо прилагођена решења која задовољавају ваше специфичне потребе. Ако вам је потребно више од ове специфичне врсте опреме — и уместо тога тражите свеобухватно решење на једном месту за нисконапонске и високонапонске електричне системе — позивамо вас да нас контактирате.
Шта штити МЦЦБ?
Прекидачи у калупу (МЦЦБ) се првенствено користе у нисконапонским системима за дистрибуцију електричне енергије. Њихова основна функција је да заштите каблове, генераторе, моторе и трансформаторе од оштећења изазваних следеће три врсте кварова:
Заштита од преоптерећења: Када струја премаши своју номиналну вредност—иако без достизања нивоа кратког споја—прекидач користи принцип термичког скретања (користећи биметалну траку) да прекине напајање са временским одлагањем, чиме се спречава прегревање ожичења и запаљење.
Заштита од кратког споја: У случају изненадног, огромног скока струје, прекидач користи електромагнет да би покренуо тренутно искључење, насилно искључујући коло у року од милисекунди како би спречио експлозију опреме.
Заштита од поднапона (опционо): Аутоматски искључује коло када напон падне испод безбедног прага, чиме се штити осетљива и прецизна опрема.
Тип производа: Термално-магнетни наспрам електронски
|
Карактеристике
|
Термо-магнетни тип
|

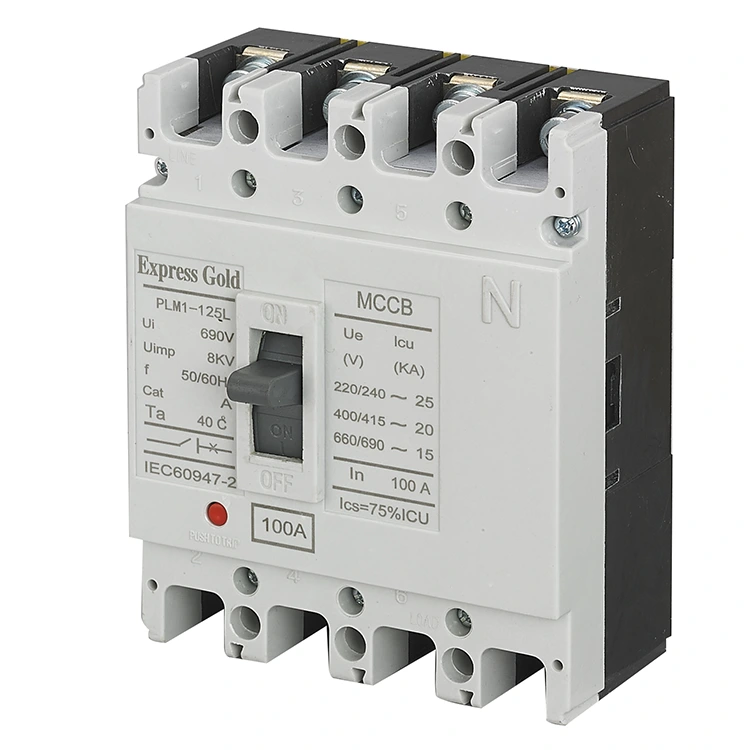

Елецтрониц Типе
|
|
Цоре Цомпонентс
|
Биметална трака + електромагнет (чисто механички)
|
Микропроцесор + струјни трансформатор (паметни чип)
|
|
Функције заштите
|
Основна заштита (преоптерећење са дугим кашњењем + тренутни кратки спој)
|
Свеобухватна заштита (преоптерећење + временско кашњење кратког споја + тренутни кратки спој + квар на земљи)
|
|
Регулационе способности
|
Фиксни или ограничени опсег подешавања
|
Подесива подешавања високе прецизности (и струја и време се могу програмирати)
|
|
Кључне предности
|
Једноставна структура, издржљива, ниска цена
|
Интелигентна, селективна заштита (спречава нежељено окидање)
|
|
Применљиви сценарији
|
Општа дистрибуција електричне енергије, заштита мотора
|
Критична дистрибуција енергије, заштита генератора и зонско селективно преклапање
|
Кључни параметри и критеријуми избора
Да бисте изабрали одговарајући прекидач у калупу (МЦЦБ), ПУГАО препоручује да се фокусирате на следеће критеријуме; алтернативно, можете нам дати детаље вашег пројекта, а ми ћемо развити прилагођено решење за вас:
1. Величина оквира Називна струја
Ово се односи на максимални капацитет трип јединице који се може сместити у оквиру одређене величине кућишта. На пример, прекидач са величином оквира од 250А може се конфигурисати на спецификације од 100А, 160А или 250А једноставном заменом његових унутрашњих компоненти.
2. Називна струја
Максимална струја коју је дозвољено да прекидач носи непрекидно под дуготрајним радним условима. Уобичајене спецификације укључују 100А, 160А, 200А, 250А, 400А, 630А, 800А и друге.
3. Прекидна способност
Ова метрика мери способност прекидача да издржи електрични стрес. Односи се на максималну струју кратког споја коју уређај може безбедно да прекине.
Тип Ц: економска класа (приближно 25кА–35кА).
Тип С / Тип Ф: Стандардна класа (приближно 50кА).
Тип Х / Тип Л: Класа високе прекидне моћи (до 85кА, или чак преко 100кА).
4. Број Пољака

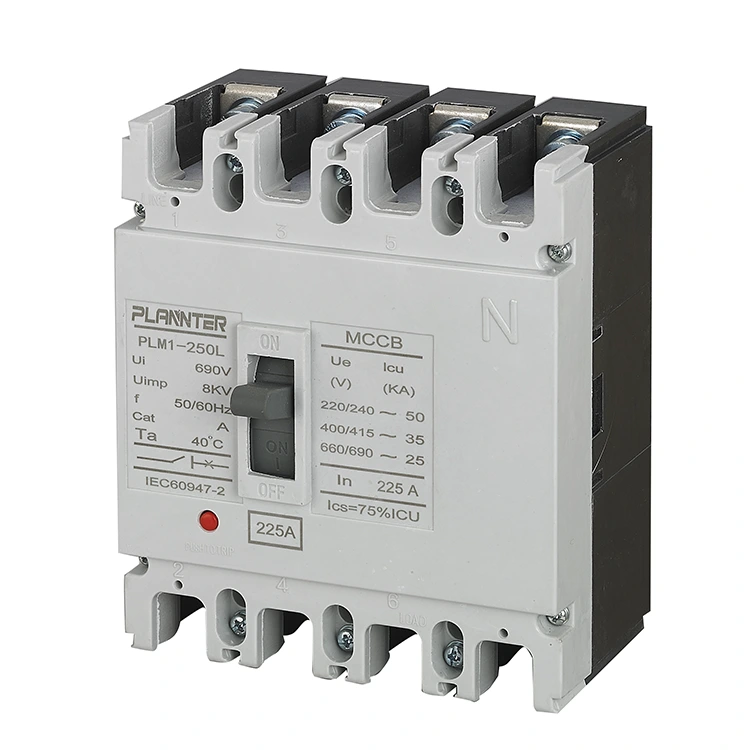

3П: Користи се за трофазне системе напајања.
4П: Користи се за трофазне, четворожичне системе; који се обично користи у системима са двоструким извором напајања.

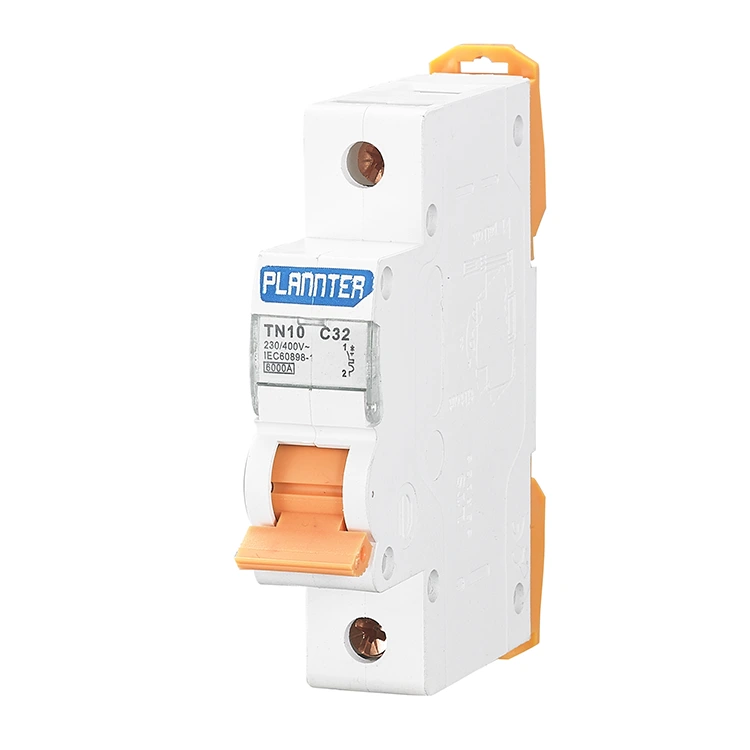

Основне разлике између МЦЦБ-а и МЦБ-а
|
Карактеристике
|
МЦБ
|
МЦЦБ
|
|
Називна струја
|
Обично до 125А.
|
Изузетно широк опсег, у распону од 16А до 1600А (или чак и више).
|
|
Бреакинг Цапацити
|
Обично 6кА – 10кА.
|
Изузетно висок капацитет, достижући више од 25кА до 100кА.
|
|
Прилагодљивост
|
Неподесиво (параметри су фабрички фиксирани).
|
Подесиво (тренутна подешавања путовања су обично подесива).
|
|
Апликације
|
Коначна расподела (куће, канцеларије).
|
Погодно за дистрибуцију грана или главне дистрибуције струје (фабрике, велики тржни центри, дата центри).
|
|
Инсталација додатне опреме
|
Ретко.
|
Подржава свеобухватан асортиман додатне опреме (склопке, алармни контакти, помоћни контакти).
|
Основни сценарији апликација
Прекидачи у калупу (МЦЦБ) се широко користе у различитим секторима, укључујући дистрибуцију електричне енергије, грађевинарство и индустрију:
Заштита струјних кола у дистрибутивним системима: У фабричким дистрибутивним орманима, ваздушни прекидачи (АЦБ) обично служе као главни долазни прекидач, док се МЦЦБ користе за заштиту низводних струјних кола.
Заштита мотора: Посебно дизајниран да обезбеди заштиту прилагођену јединственим карактеристикама електромотора—наиме, њихове велике стартне струје и подложност оштећењима услед губитка фазе.
Главне долазне линије за велике зграде: У комерцијалним комплексима и канцеларијским зградама, МЦЦБ са напоном у распону од 400А до 800А се обично користе као главни прекидачи унутар разводних панела на нивоу пода.
Заштита излаза генератора: Заштита скупих дизел генератора од јаког удара узрокованог кратким спојем оптерећења.
Зашто одабрати наше производе?
Дизајн за сузбијање лука: МЦЦБ су потребни за руковање великим струјама квара; коморе за гашење лука у ПУГАО производима имају задебљане решетке способне да тренутно угасе снажне електричне лукове.
Тхермосеттинг Енцлосуре: Кућиште је направљено од термореактивне пластике високе чврстоће, што му омогућава да издржи огроман унутрашњи притисак и топлоту — без разбијања — током квара на кратком споју.
Контакти засновани на сребру: Контакти од легуре сребра велике површине обезбеђују ниску отпорност на контакт и изузетно дуг механички радни век.
