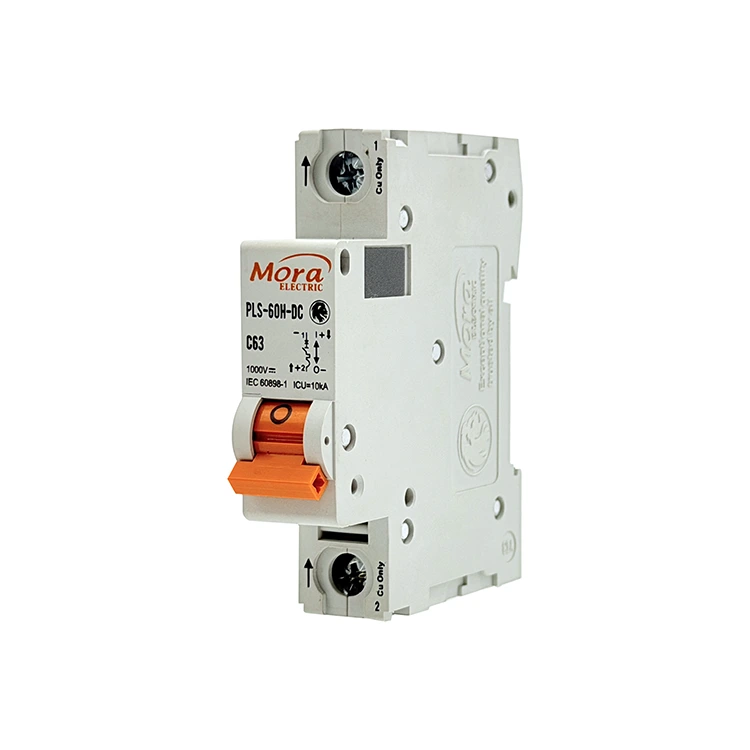

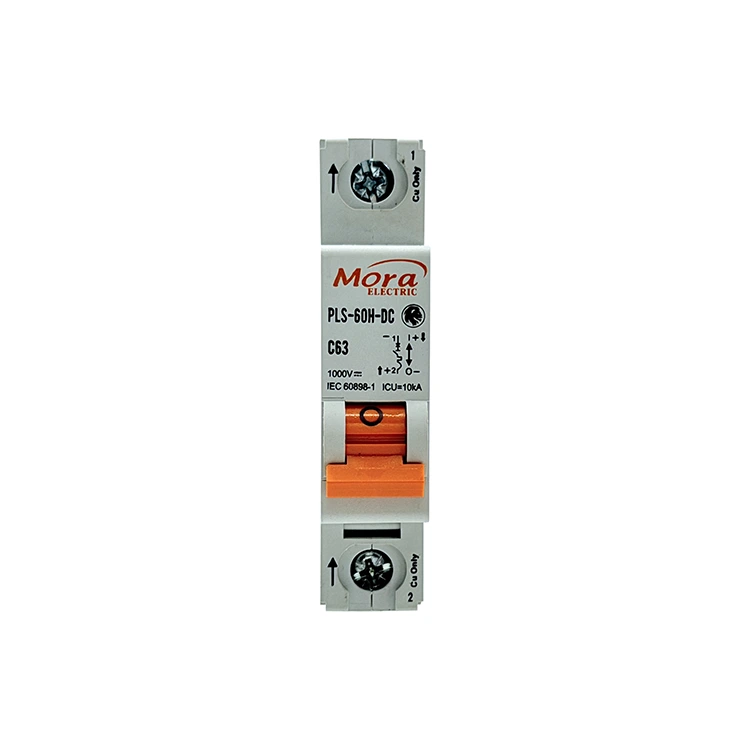

Ц65 1-полни ДЦ прекидач

ПУГАО (бренд: Мора) послује као специјализована фабрика 1-полних ДЦ прекидача Ц65 у Кини, снабдевајући једнополне прекидаче за тешке услове рада пројектоване посебно за једносмерне примене; наш 1П термо-магнетни прекидач има систем за гашење лука са трајним магнетом да елиминише сагоревање контакта у соларним жицама и телекомуникационим мрежама.

Техничка дефиниција и практичне примене

Ц65 1-полни ДЦ прекидач је механички прекидач дизајниран да заштити једнофазне ДЦ електричне петље. За разлику од водова наизменичне струје (АЦ), петљи једносмерне струје недостаје природна тачка преласка нуле. Када се контакти отворе под оптерећењем, резултујући електрични лук је непрекидан и веома стабилан.

Наш једнополни прекидач изолује позитивну шину једносмерног кола, користећи циљану механичку силу и магнетно убрзање да би прекинуо кварове пре него што изазову топлотно оштећење целог система.

Соларни фотонапонски системи

У стамбеним и комерцијалним соларним низовима, појединачне жице панела производе континуиране једносмерне напоне. Овај прекидач је уграђен у комбинаторске кутије на излазном слоју (у распону од 12В до 250В ДЦ). Изолује појединачне жице, спречавајући кварове обрнуте струје или кратке спојеве ожичења од ширења по соларном низу.

Телеком дата центри и УПС системи

Савремени комуникациони хардвер ради на системима резервних батерија од 48В до 110В ДЦ. Ц65 1-полни једносмерни прекидач обезбеђује циљану заштиту за појединачне полице опреме, изолујући локализоване кварове компоненти без прекида напајања суседних мрежних система.

Индустриал Аутоматион

Локализоване индустријске ДЦ контролне петље, системи за руковање материјалом и интерна кола за управљање батеријама електричних возила користе једнополне прекидаче за успостављање различитих, безбедно изолованих енергетских зона између модула за пуњење и примарног складишта батерије.

Техничке спецификације

Следећа матрица приказује стандардизоване радне границе и састав материјала верификованих на нашим испитним столовима за контролу квалитета:

Основне техничке предности

1. Гашење магнетног лука од 5 милисекунди

Лукови једносмерне струје могу уништити бакарне контакте за делић секунде ако се не контролишу. Да би се ово решило, наш 1-полни ДЦ прекидач Ц65 садржи два интерна трајна магнета. Када дође до квара и контакти се раздвоје, магнетно поље удаљава лук од контактних површина и покреће га у челичну расхладну мрежу од 9 плоча. Мрежа цепа, хлади и гаси лук у року од 5 милисекунди, минимизирајући хабање на контактним површинама.

2. Високо прецизна биметална контрола преоптерећења

Континуирана преоптерећења постепено деградирају изолацију жице, стварајући озбиљну опасност од пожара. ПУГАО (Мора) користи калибриране биметалне траке које се састоје од два повезана метала са различитим стопама термичког ширења. Непрекидна прекомерна струја загрева траку, узрокујући њено савијање предвидљиво и активирање полуге. Ово механичко подешавање спречава лажна окидања изазвана кратким налетима покретања, истовремено осигуравајући поуздану изолацију током стварних преоптерећења.

3. Аутоматско тачкасто заваривање

Ручно унутрашње састављање може довести до променљивих отпора везе и недоследних тачака окидања. Наш производни погон користи аутоматизовану монтажну линију опремљену аутоматизованим јединицама за тачкасто заваривање. Фиксирањем унутрашњих бакарних шантова и механизама за окидање у прецизне положаје, обезбеђујемо уједначен унутрашњи отпор у свим производним циклусима, спречавајући локализовано прегревање унутар разводних ормана.

Инсталација на терену

1. Изолујте извор напајања:Safety Setup. Отворите примарни соларни прекидач или блок осигурача за изолацију батерије узводно. Користите калибрисани дигитални мултиметар да бисте проверили да ли постоји 0В на долазној линији пре него што монтирате хардвер Ц65 1-полног ДЦ прекидача.

2. Причврстите на ДИН шину:Enclosure Assembly. Причврстите базу прекидача на стандардну ДИН шину од 35 мм. Уверите се да су и горња и доња причврсне копче са опругом чврсто закачене у положај, спречавајући померање при руковању ручком.

3. Поравнајте индикаторе поларитета:Цритицал Степ. ДЦ прекидачи су усмерени. Пронађите индикаторе (+) и (-) означене поред терминалних портова. Позитивна улазна жица за напајање мора ући у назначени позитивни улазни терминал. Обрнутим ожичењем се спречава да унутрашњи магнети повуку електрични лук у расхладну мрежу.

4. Прикључци проводника обртног момента:Final Verification. Чисто уметните очишћене бакарне проводнике у терминале тунела. Користите калибрисани момент одвијач да затегните завртње терминала на 2,0–2,5 Нм. Лабави спојеви изазивају локализовано загревање и прерано термичко окидање.

Честа питања о техничким и инжењерским питањима

Зашто се овај једнополни ДЦ прекидач не може користити у стандардној дистрибутивној линији наизменичне струје?

Систем за сузбијање унутрашњег лука ослања се на усмерене трајне магнете. У систему наизменичне струје, струја непрекидно мења смер 50 или 60 пута у секунди. Ова наизменична струја тера лук напоље према пластичном кућишту, а не према унутра у челичну расхладну мрежу, узрокујући катастрофалан отказ шкољке.

Шта узрокује да се ДЦ прекидач искриви или топи ако се поларитет ожичења случајно промени током инсталације на терену?

Када је поларитет обрнут, унутрашње магнетно поље одбија електрични лук од расхладне мреже и држи га директно преко контаката сребрне легуре. Заробљени лук ствара локализоване температуре које прелазе 1.000°Ц, топи унутрашње механизме и кућиште од ПА66 полимера уместо да га безбедно гаси.

Како радна температура околине унутар затворене комбинационе кутије мења праг термичког окидања?

Наше биметалне траке су калибрисане за основну температуру околине од 30°Ц. Ако унутрашњост затворене разводне кутије достигне 50°Ц због директне сунчеве светлости, биметална трака унутар Ц65 1-полног једносмерног прекидача се претходно загрева, узрокујући да се искључује на отприлике 85% до 90% своје означене називне струје. За окружења са високом температуром, препоручујемо смањење оптерећења или подешавање параметра за избор навише.
