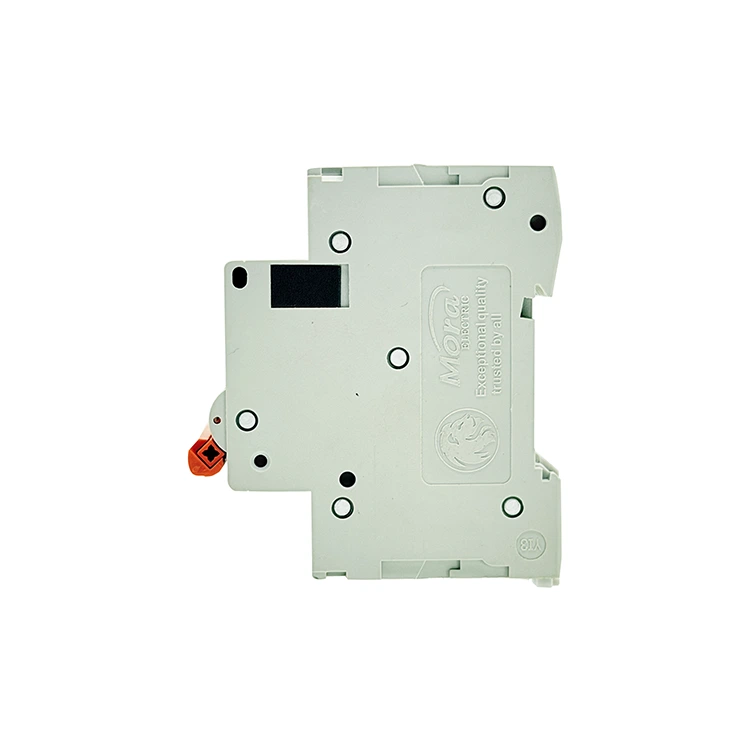

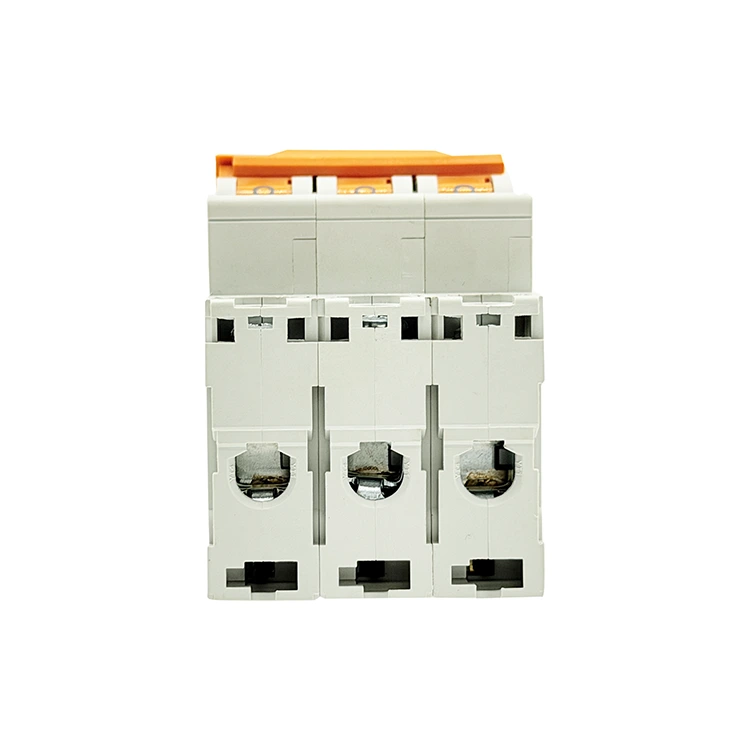

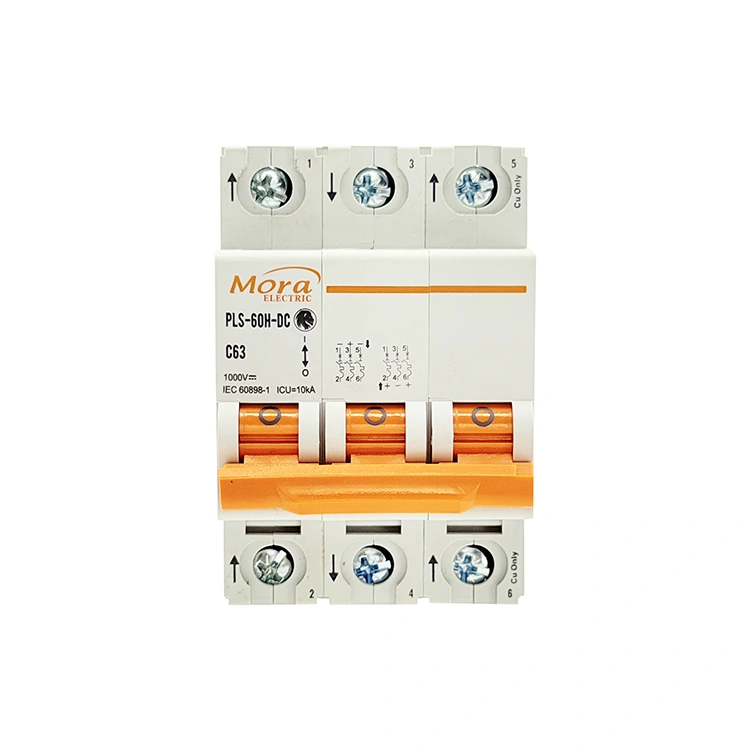

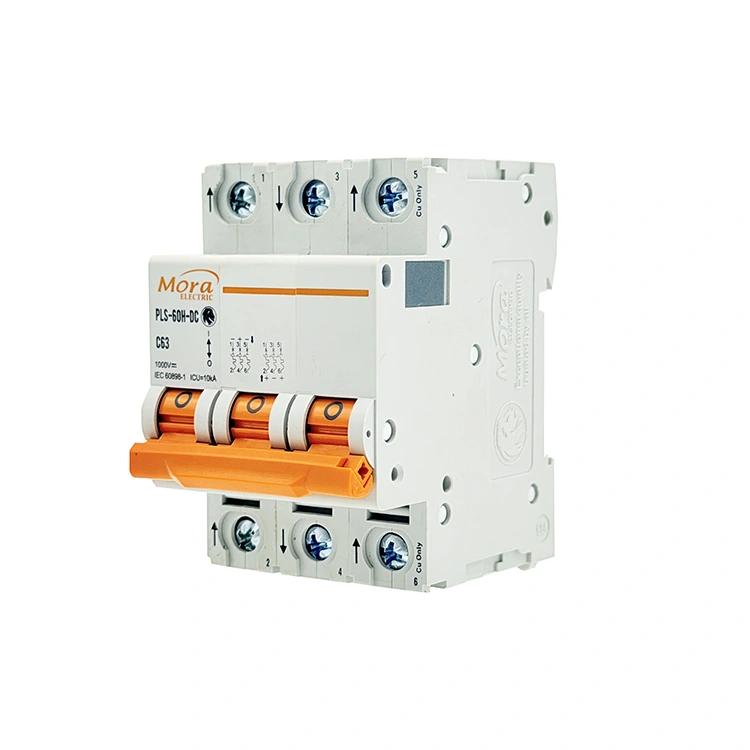

Ц65 3-полни ДЦ прекидач

Радећи као основана фабрика 3-полних ДЦ прекидача Ц65 у Кини, ПУГАО (Мора) прави робусне 3-полне електричне прекидаче оптимизоване за прекид вишеструких високонапонских ДЦ путева истовремено; овај 3П прекидач користи аутоматизовану калибрацију компоненти и троструке коморе за гашење лука са трајним магнетом да би се носио са специјализованим захтевима за складиштење ван мреже и индустријских комуналних предузећа.

Где инжењери заправо постављају 3П ДЦ прекидач?

Стандардне соларне инсталације ниског напона обично излазе на 250В или 500В ДЦ, омогућавајући једноставне једнополне или двополне петље за ожичење. Међутим, како се велики индустријски комерцијални соларни низови, системи фарми ван мреже и велики централни телекомуникациони објекти повећавају, системски инжењери се суочавају са различитим дизајнерским изборима који захтевају 3-полну конфигурацију као што је Ц65 3-полни ДЦ прекидач.

750В ДЦ високонапонска серија интерконекција

Да би максимизирали излазну ефикасност и ограничили губитке у преносу на системској линији на великим удаљеностима, инжењери често бирају да покрећу низове соларних панела у низу дугих серија. Ово слагање покреће напоне отвореног кола до 750В ДЦ. Пошто су стандардне појединачне коморе за прекидаче оцењене на 250В по комаду, 3П јединица омогућава инжењерима да повежу позитивни проводник кроз два пола у серијској шеми ожичења док негативни проводник провлаче кроз трећи пол. Ово равномерно дели електрични стрес на сва три микро-окружења.

Трожилне плутајуће ДЦ мреже

Одређене тешке индустријске процесне поставке и рударска опрема за транспорт користе специјализовану топологију дистрибуције једносмерне струје са централним одводом или трожилном неуземљеном (састоји се од позитивних, негативних и неутралних/уземљених референтних жица). 3-полни заштитни прекидач изолује сва три различита струјна проводника истовремено током квара, прекидајући потенцијал за неправилне залутале повратне струје.

Изолација резервне копије за складиштење батерија са два извора

У локализованим телекомуникационим комутационим чворовима, једна 3-полна хардверска шасија може да се конфигурише да управља распоредом подељених магистрала—као што је пребацивање две одвојене позитивне долазне линије батерија заједно са једном заједничком заједничком повратном линијом. Ово смањује захтеве за простором за панеле унутар регала за опрему са ограниченим простором.

Могућности перформанси

Радни прагови и инжењерски материјали дефинисани у наставку стриктно се одржавају у нашим аутоматизованим клупама за верификацију квалитета:

Које технологије спречавају фузију унутрашњих контаката на 750В?

1. Системи дуваног лука са троструким трајним магнетом

Лукови једносмерне струје високог напона не прелазе природно стање нулте струје, што значи да могу да издрже високотемпературни плазма канал између отворених контаката који лако топи стандардне бакарне компоненте. Да би се ово решило, наш 3-полни ДЦ прекидач Ц65 укључује независне трајне магнете унутар сваког од своја три појединачна пола. Ови магнети стварају снажно локално магнетно поље које одбија лук, физички га издувавајући од контактних плочица и гурајући га дубоко у челичну расхладну мрежу од 9 плоча. Ова акција раздваја и гаси лук у року од 5 милисекунди.

2. Синхрона механичка полуга

Ако један пол одложи отварање током квара високог напона, преостали пол преузима највећи део електричног напрезања, узрокујући прегоревање терминала. ПУГАО (Мора) прави ове прекидаче са крутом унутрашњом механичком полугом која повезује сва три под-механизма. Ако квар у кратком споју покрене магнетни окидач на било ком полу, шипка везе заједничког окидања приморава сва три пола да истовремено испадну, спречавајући опасне услове под напоном у једној линији.

3. Прецизна фабричка контрола тачкастог заваривања

Варијације у отпору терминала унутар вишеполних прекидача доводе до неравномерне дистрибуције струје и локализованих врућих тачака унутар разводних кутија. Наш производни погон од 5.000 квадратних метара избегава овај проблем тако што користи аутоматизовану производну линију микро-разбијача. Аутоматизоване машине за пробијање и тачкасто заваривање закључавају унутрашње шантове и бакарне контактне склопове у прецизне положаје, обезбеђујући идентичне нивое унутрашњег отпора на сва три пола.

Водич за решавање сложених проблема на терену

• Преклопна ручка 3-полног ДЦ прекидача Ц65 аутоматски се враћа у средишњи положај током почетног покретања система

Зашто се ово дешава:Унутрашња механичка брава пада када је присутан кратак спој у низводном току или је жица краткоспојника позитивне серије погрешно спојена на терминал негативног контакта, стварајући кратки спој на половима.

Како то поправити:Потпуно изолујте главну струјну петљу. Проверите конфигурацију краткоспојника петље у односу на шему серије. Користите тестер изолационог отпора на низводним линијама да пронађете кратке жице или прекиде изолације пре него што покушате да поново укључите прекидач.

• Један полни прикључак показује висок пораст температуре у поређењу са суседним терминалним прикључцима

Зашто се ово дешава:Завртањ терминала за тај одређени прикључак је био недовољно затегнут током подешавања на терену, или су жице у оквиру тунелске стезаљке неравномерно компримоване.

Како то поправити:Искључите пренос струје. Уклоните проводник са врућег порта, проверите бакарне жице да ли има оштећења или оксидације, исечите и поново скините кабл ако је потребно, поново га уметните и користите калибрисани момент кључ да затегните завртањ на 2,5 Нм.

Честа питања о инжењерингу и примени

Зашто 3П ДЦ прекидач може да поднесе веће напоне када је ожичен у серијској конфигурацији петље?

Свака независна полна комора минијатурног прекидача је пројектована да безбедно гаси до 250В ДЦ у условима квара. Каскадом позитивне струјне путање кроз два појединачна пола у серији пре него што изађе на инвертер, укупан напон напона на контактима током лучног догађаја се дели са 500В на 250В по комори, омогућавајући систему да лако управља вишим укупним напонима.

Које су оперативне последице прескакања краткоспојника позитивне петље и повезивања три одвојена појединачна соларна низа кроз три појединачна пола?

Ако провучете три независне жице кроз једну шасију прекидача без повезивања у серију, максимални напон за сваку жицу мора остати испод 250В ДЦ. Ако било која појединачна струна пређе овај праг и дође до квара, њеној једнополној комори ће недостајати способност раздвајања напона која је потребна да се угаси резултујући високонапонски лук, што доводи до унутрашњег уништења кућишта.

Како континуирано излагање високом сунчевом зрачењу утиче на унутрашњу калибрацију биметалне траке унутар затвореног кућишта комбинатора?

Наше биметалне траке су калибриране на контролисаној фабричкој бази од 30°Ц. Када су затворене у невентилирану спољашњу комбиновану кутију где соларна топлота покреће унутрашње услове околине до 55°Ц, биметалне траке унутар Ц65 3-полног ДЦ прекидача се прерано шире. Ово смањује стварну тачку искључења топлотног преоптерећења на око 83% до 85% њене називне називне струје. Да би се супротставили овоме, инжењери би требало или да интегришу пасивне отворе за хлађење или да повећају степен прекидача током почетне фазе пројектовања система.
