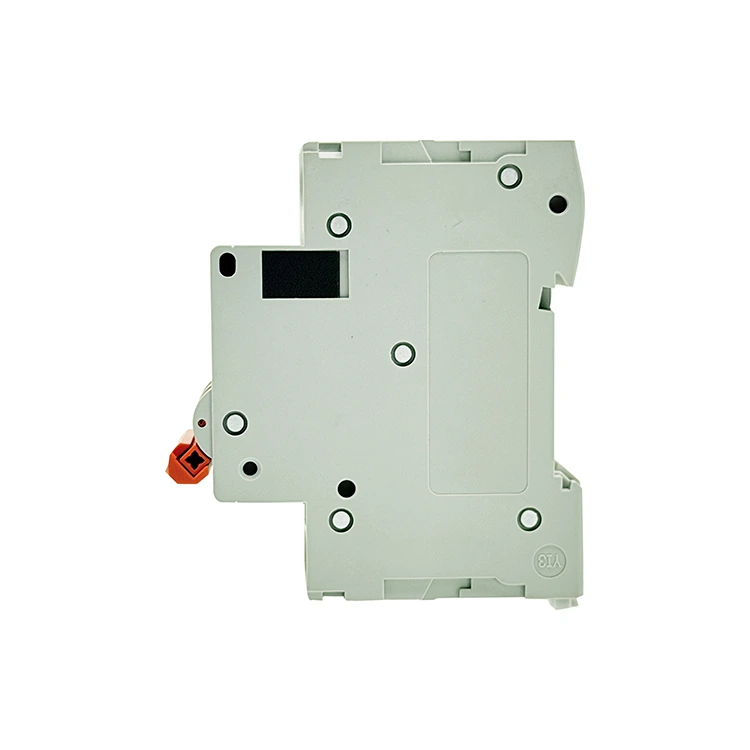

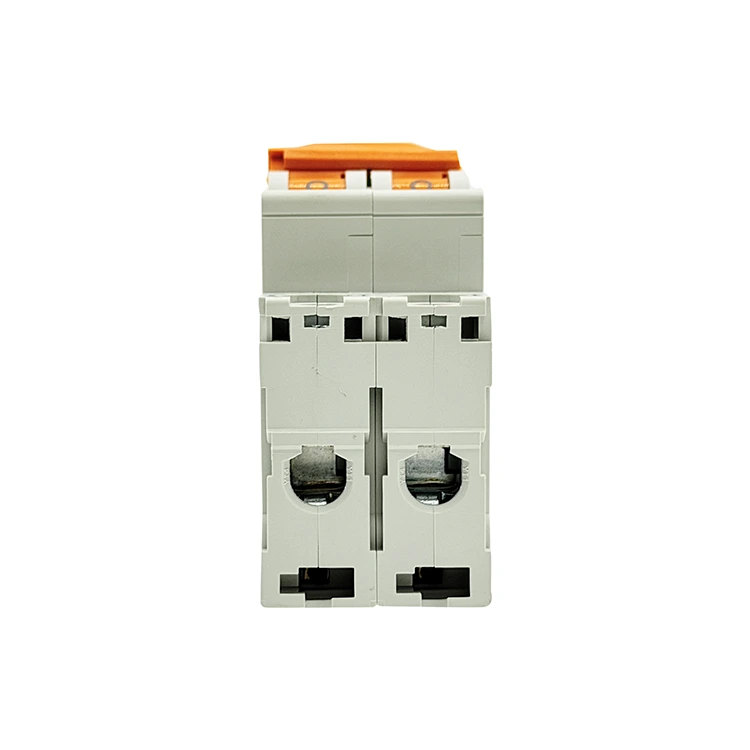

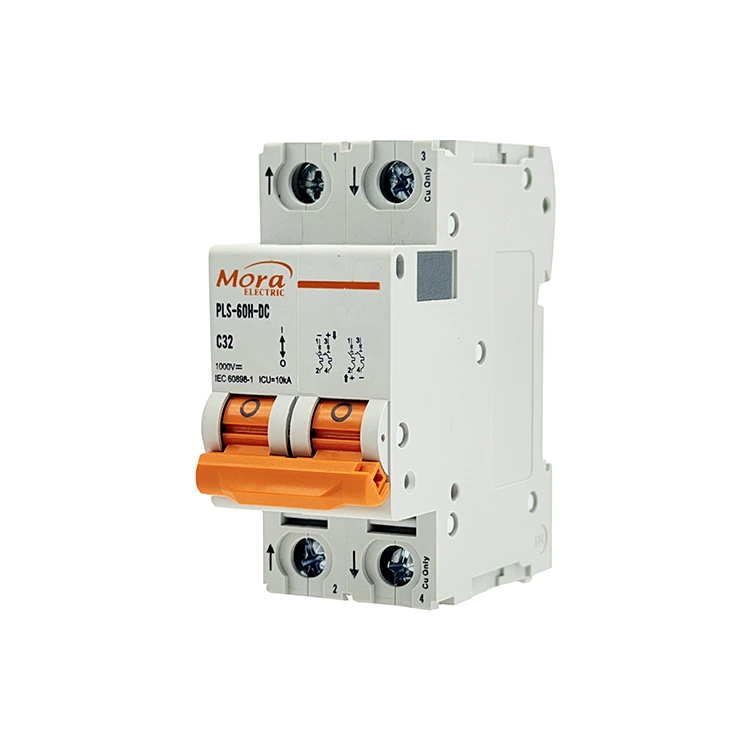

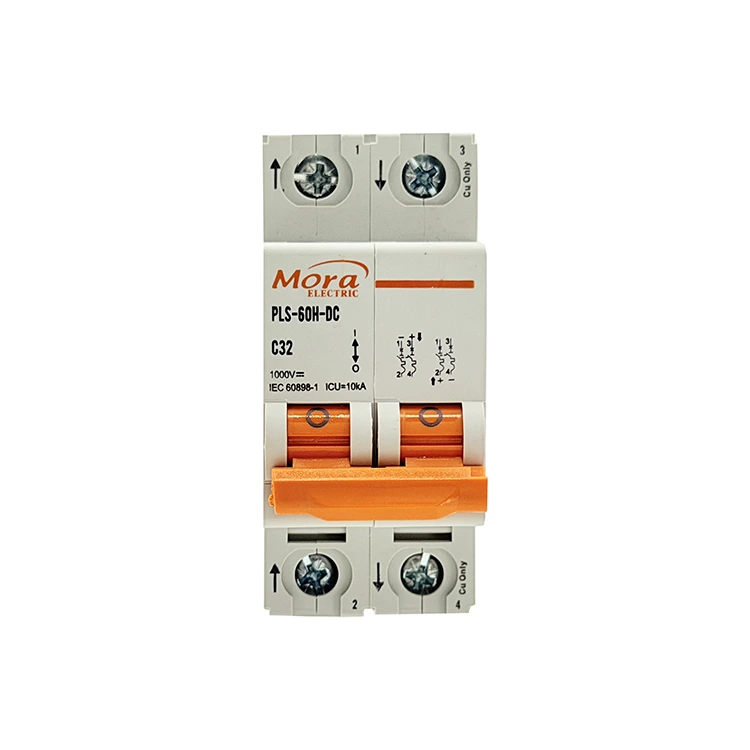

Ц65 2-полни ДЦ прекидач

Као поуздана фабрика Ц65 2-полних ДЦ прекидача са седиштем у Кини, ПУГАО (Мора) производи вишеполне нисконапонске прекидаче дизајниране да истовремено прекидају и позитивне и негативне водове; овај 2П термално-магнетни прекидач се ослања на аутоматизовано тачкасто заваривање и двоструке магнетне лучне коморе великог капацитета за решавање захтевних телекомуникационих и фотонапонских захтева.

Техничка дефиниција

Ц65 2-полни ДЦ прекидач је интегрисани електромеханички сигурносни уређај направљен да управља и прекида петље једносмерне струје високог напона (ДЦ) до 500В. Док једнополне алтернативе прекидају само једну страну линије, 2-полна конфигурација истовремено управља и позитивним и негативним проводницима. Овај дволинијски прекид обезбеђује потпуну галванску изолацију и кључан је за неуземљене плутајуће мреже.

Наш 2П минијатурни прекидач повезује два независна пола са унутрашњим заједничким механизмом за окидање. Ако било који пол открије квар, обе линије се одмах отварају, спречавајући напон да се поврати кроз преостали проводник.

500В Плутајући соларни ПВ низови

У соларним низовима где се напон система повећава да би се максимизирала ефикасност претварача, уземљење негативне линије је често непрактично. Ц65 2-полни ДЦ прекидач је повезан у позитивне и негативне излазе фотонапонске жице. Изоловањем оба поларитета, потпуно уклања опасност од удара потенцијала на земљу током дневних петљи одржавања.

Батеријски системи за складиштење енергије великог капацитета

Индустријске батерије батерија и соларне конфигурације ван мреже често раде на 120В до 400В ДЦ поставкама. Једнополни уређај не може безбедно да отклони двоструку уземљење у овим колима. Примена овог 2-полног система обезбеђује да кратки спојеви било где у кућишту батерије изазову чисто, свеобухватно гашење.

Инфраструктура за брзо пуњење електричних возила

Комерцијалне станице за брзо пуњење користе високонапонске ДЦ путеве за пренос енергије у акумулаторе возила. Овај прекидач служи као локална изолациона контролна тачка између унутрашњег исправљачког под-круга и примарног кабла за дозирање, дајући сервисерима механички метод да прекину све електричне водове одједном.

Техничке спецификације

Ограничења перформанси и сировине наведене у наставку су верификоване путем аутоматизованих радних столова за тестирање на нашем производном спрату:

Техничке предности Ц65 2-полног ДЦ прекидача

1. Двополна синхрона окидачка полуга

Када дође до кратког споја високог напона на једној шини, асиметрични скок напона може оштетити ваше претвараче или сервере података. Наш 2-полни ДЦ прекидач Ц65 има унутрашњу механичку окидачку шипку која повезује оба унутрашња пола. Чак и ако дође до кратког споја искључиво на позитивној шини, унутрашња веза механички присиљава оба пола да се отворе у року од 5 милисекунди, уклањајући потенцијалне векторе опасности из целог под-круга.

2. Гашење лука са трајним магнетом повезаног са серијом

Виши једносмерни напони стварају дуже, интензивније електричне лукове када се контакти раздвоје. Да би се томе супротставио, наш 2П прекидач каналише струјни пут кроз две различите лучне коморе у серији. Свака комора садржи уграђене трајне магнете који користе електромагнетну силу да растегну лук и гурну га у две појединачне челичне решетке за хлађење од 9 плоча. Овај двокоморни дизајн дели напон лука, гасећи 500В ДЦ енергију брже од једнополног распореда.

3. Аутоматска производња и доследна калибрација

Варијације у унутрашњем склапању могу узроковати да један стуб заостаје за другим током догађаја, стварајући пролазне неравнотеже линија. ПУГАО (Мора) елиминише ову људску променљиву користећи потпуно аутоматизовану производну линију за наше минијатурне прекидаче. Пробијањем, тачкастим заваривањем и постављањем унутрашњих компоненти управљају аутоматизоване машине, обезбеђујући идентичне унутрашње отпоре и синхроно механичко време на оба пола.

Заједничка дијагностичка решења на терену

• Прекидач се одмах искључује када се пребаци у положај 'ОН' Основни узрок: постоји директан мртви кратки спој између позитивних и негативних разводних жица низводно или је дошло до квара уземљења у неуземљеном систему. Решење: Изолујте прекидач. Користите тестер изолационог отпора (мегоомметар) на низводном снопу ожичења да бисте лоцирали кратке проводнике или сломљене изолационе омоте. Уверите се да укупна стална струја не прелази номиналну вредност.

• Локализовано топљење или печење се појављује на једном терминалном порту Основни узрок: завртањ терминала није био затегнут препорученим обртним моментом током инсталације, или су неусклађене величине жице довеле до олабављења бакарних нити. Решење: Одрежите све угљенисане или оксидисане крајеве каблова. Поново скините изолацију, уметните чисто жичано језгро у потпуности у стезаљку терминала тунелског типа и користите калибрисани алат да завртите завртањ на 2,5 Нм.

Тецхницал ФАК

Зашто систем од 500В ДЦ мора да користи 2-полни прекидач уместо да спаја два једнополна прекидача један поред другог?

Независним једнополним прекидачима недостаје унутрашња механичка веза. Ако дође до квара, један прекидач би могао да отвори делић милисекунди пре другог или један може да се не искључи у потпуности. Ово оставља супротну шину под пуним напоном и враћа напон у систем, угрожавајући сервисно особље и изазивајући оштећење опреме.

Шта се дешава унутар комора са двоструким луком ако су долазне позитивне и негативне линије међусобно повезане?

Унакрсно ожичење мења смер струјне петље кроз унутрашње компоненте. Када се контакти покваре, унутрашњи трајни магнети ће повући електрични лук надоле према механичким запорним механизмима уместо да га гурају у челичне расхладне решетке. Заробљени лук ће брзо истопити унутрашње компоненте и спољашње кућиште ПА66.

Како висока амбијентална топлота унутар спољашњих кућишта соларног комбинатора утиче на перформансе овог 2-полног уређаја?

Наши биметални термички елементи за преоптерећење су калибрисани на стандардну основну линију од 30°Ц. Ако лоша вентилација кутије у комбинацији са топлотом околине подиже унутрашње температуре на 55°Ц, унутрашњи елементи унутар Ц65 2-полног једносмерног прекидача се шире пре рока. Ово помера ефективни праг термичког окидања на приближно 83% његове номиналне вредности на натписној плочици, што захтева или активну вентилацију или смањење циљног оптерећења.
