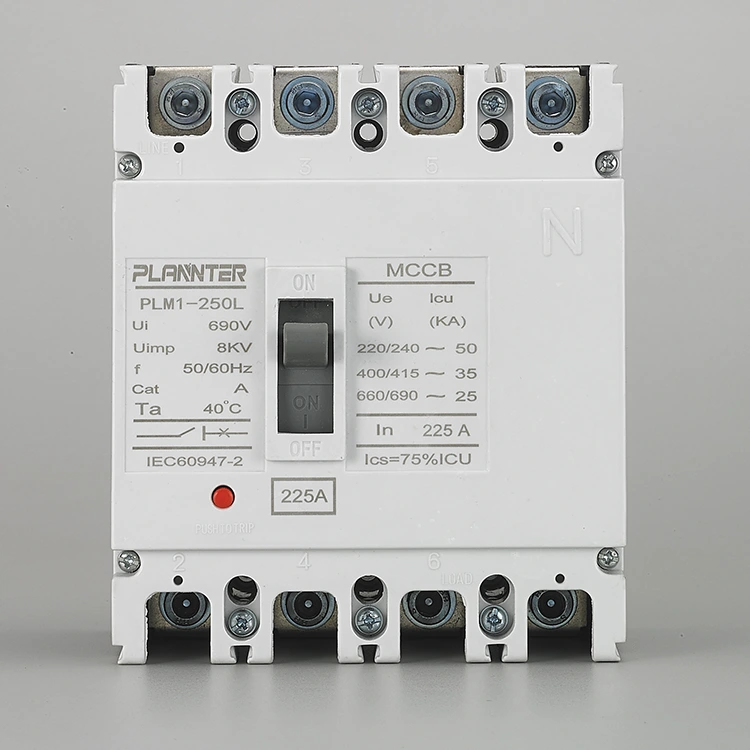

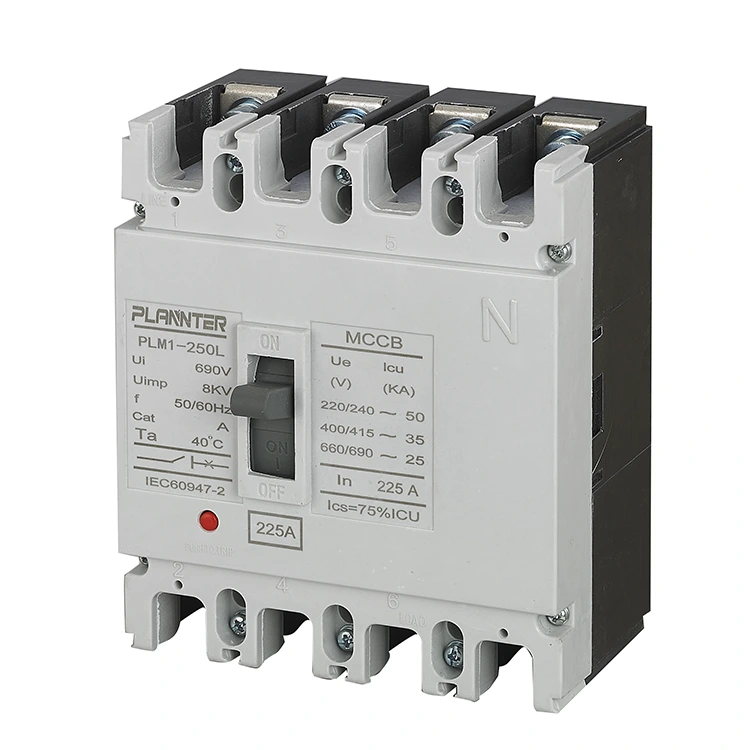

АЦ 4 Поле Моулдед Цасе Прекидач 225А

Шта је АЦ 4-полни прекидач 225А?

ТхеАЦ 4 Поле Моулдед Цасе Прекидач 225Аје специјализовани електрични заштитни уређај дизајниран да заштити трофазна кола са неутралном линијом (Л1, Л2, Л3, Н). Оцењен за 225 ампера, служи као основна компонента за међудистрибуцију енергије, штитећи опрему која се налази у низу од преоптерећења и кратких спојева, истовремено обезбеђујући потпуну изолацију система.

Како функционише, ради и отклања грешке

Оперативни механизам

Јединица има јасан ручни механизам за руковање са јасним тактилним повратним информацијама. Положаји ручки су експлицитно означени:

• УКЉУЧЕНО:Коло је затворено и под напоном.
• ИСКЉУЧЕНО:Коло је отворено и без напона.
• ТРИППЕД:Средњи положај који показује да је дошло до грешке.

Принцип рада

АЦ 4-полни прекидач 225А користи термо-магнетну окидач за двослојну заштиту:

• Термичка заштита (преоптерећење):Користи биметални елемент да обезбеди искључење у инверзном времену. Што је струја преоптерећења већа, то је путовање брже.
• Магнетна заштита (кратки спој):Пружа тренутни одговор на јасне струје квара велике величине (до десетина кА).

Пуштање у рад и прибор

Серија нуди снажну проширивост за специфичне потребе апликација. Пуштање у рад укључује инсталирање потребних додатака у назначене слотове:

• Помоћни контакти:За даљинску сигнализацију статуса прекидача.
• Схунт Релеасе:Омогућава даљинско искључивање/отварање прекидача.
• Поднапонско ослобађање:Аутоматски искључује прекидач ако напон падне испод безбедног нивоа.
• РЦД модул:Додаје заштиту од цурења уземљења за свеобухватну сигурност.

Кључне техничке карактеристике и спецификације

Капацитет

Називна струја од225А, погодан за средња дистрибутивна оптерећења.

Пољаци

4-полни (4П):Штити три фазе плус неутрални, обезбеђујући потпуну изолацију кола.

Волтаге

Дизајниран за стандардне дистрибутивне мреже наизменичне струје (обично 400В/690В АЦ).

Трип Унит

СтандардТхермал-Магнетицјединица са подесивим или фиксним подешавањима у зависности од варијанте модела.

Оцене прекида

Висок капацитет прекидања кратког споја (Ицу) способан да безбедно поднесе десетине килоампера.

Монтажа

Користи безбедновијчани спојеви, осигуравајући поуздан електрични интерфејс за апликације велике струје.

Изградња

Робусно обликовано кућиште које је отпорно на ударце и стабилно у димензијама.

Осигурање квалитета и испорука

У Пугао Елецтрицу, наш принцип је „спречавање да дефекти пређу у следећу фазу“.

• 100% инспекција:Свака јединица се подвргава механичком, електричном и еколошком тестирању пре испоруке.
• Паковање за извоз:АЦ 4-полни прекидач 225А је осигуран да издржи руковање на великим удаљеностима.
• Брза достава:Уобичајени модели су често доступни са залиха, док прилагођене поруџбине прате потврђени рок производње.

<

Спецификација производа

ФАК

Зашто користити 4-полни уместо 3-полни?

4-полни прекидач искључује све три фазеинеутрални проводник истовремено. Ово је неопходно за:

• безбедност:Обезбеђује потпуну изолацију кола за особље за одржавање.
• Системи резервног напајања:Потребан за прекидаче за пренос (АТС) како би се спречиле петље између неутралног и уземљења приликом пребацивања између напајања и генератора.
• Хармонично ублажавање:Штити од неутралних струја изазваних нелинеарним оптерећењима (као што су ВФД и рачунари).

Која је оцена напона?

ТхеАЦ 4 Поле Моулдед Цасе Прекидач 225Аје типично оцењен за стандардне индустријске напоне дистрибуције, обично носећи400В до 690В АЦсистема. За тачан називни радни напон (Уе) и изолациони напон (Уи) погледајте посебну натписну плочицу на јединици.

Шта је тип Трип Унит?

Стандардни модели користе аТермално-магнетна окидач:

• термални:Пружа заштиту од инверзног времена од преоптерећења помоћу биметалне траке.
• магнетно:Пружа тренутну заштиту од кратких спојева.

Напомена: За прецизнија подешавања могу бити доступне електронске контролне јединице.

Колики је прекидни капацитет?

Капацитет прекидања (Ицу) варира у зависности од варијанте модела, али је дизајниран да поднесе значајне струје квара типичне за међудистрибуцију. ТхеАЦ 4 Поле Моулдед Цасе Прекидач 225Агенерално нуди прекидну способност у распону од25кА до 85кА(на 400В), осигуравајући да може безбедно прекинути кратке спојеве без оштећења.
