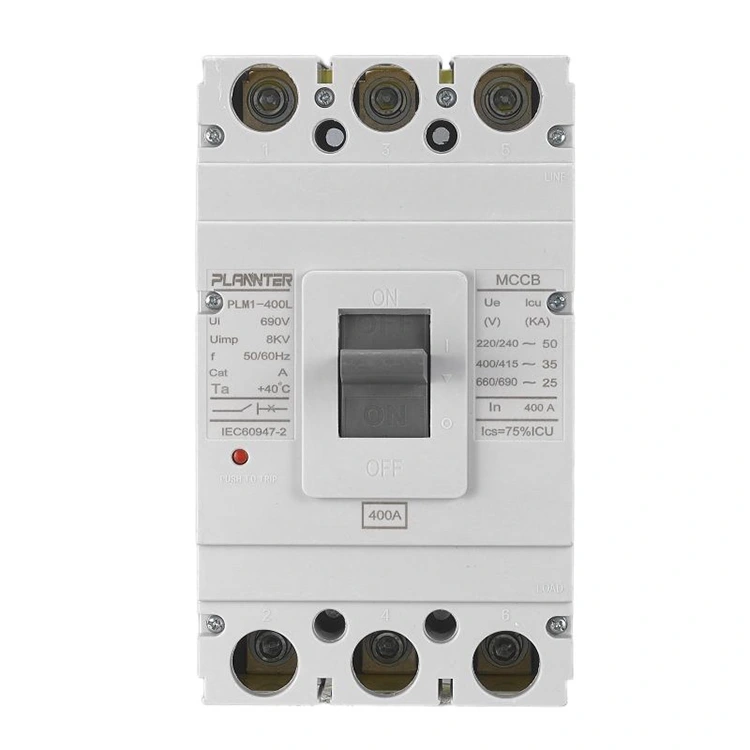

Електрични 400А АЦ прекидач у калупу

Техничке спецификације електричног 400А АЦ МЦЦБ

• Називна струја (Ин):400А
• Називни радни напон (Уе):АЦ 400В / 415В
• Називни изолациони напон (Уи):До АЦ 800В
• Називна учесталост:50 / 60 Хз
• Број полова:3П / 4П опционо
• Прекидни капацитет (Ицу):50кА – 65кА (ИЕЦ 60947-2)
• Оцењени капацитет прекида рада (Ицс):75% – 100% Ицу
• Тип путне јединице:Термално-магнетни / електронски (опционо)
• Карактеристике путовања:Подесиво преоптерећење и фиксна/подесива заштита од кратког споја
• Механички век:≥ 10.000 операција
• Електрични век:≥ 20.000 операција
• Контакт материјал:Легура сребро-калај оксида
• Начин инсталације:Фиксна монтажа
• Врста везе:Предња / задња веза опциона
• Оперативни механизам:Ручни рад са опционим моторизованим механизмом
• Ниво заштите:ИП20 (више са кућиштем)
• Температура околине:-5°Ц до +40°Ц
• Усклађеност са стандардима:ИЕЦ 60947-2, ИСО9001

Карактеристике производа:

√ Капацитет прекидања достиже 65 кА

√ Радна струја од 400 А

√ Контакти од легуре сребра ниске импедансе

√ Брзи систем повезивања са четири полуге

√ Компактна конструкција, једноставна инсталација

√ Пролази строгу верификацију отпора петље

√ Аутоматизована производња одржава униформност

√ Тренутни прекид кратког споја

√ Поуздана заштита низводног кола

√ Исплативо са смањеним потребама одржавања

Кључне предности 400А АЦ МЦЦБ

Руковање великом струјом:

• Називан на 400А за управљање тешким оптерећењима у великим електричним системима
• Подржава поуздан рад главних панела и опреме низводно

Подесива подешавања путовања:

• Термо-магнетна окидач омогућава фино подешавање за заштиту од преоптерећења и кратког споја
• Оптимизује заштиту на основу типа оптерећења и сценарија примене

Високи прекидни капацитет:

• Максимални прекидни капацитет (Ицу) од 50–65 кА према ИЕЦ 60947-2 стандардима
• Брзо прекида јаке струје квара ради заштите опреме и каблова

Компактан дизајн:

• Решење које штеди простор у поређењу са традиционалним прекидачима са оквиром
• Лако се инсталира и одржава у панел плочама и дистрибутивним јединицама

Разноврсна додатна опрема:

• Опциони помоћни контакти, прекидачи и алармни модули за системску интеграцију
• Компатибилан са различитим подешавањима контроле и надзора

Трајност и поузданост:

• Контакти од легуре сребро-калај оксид са прецизним штанцањем и ласерским заваривањем
• Електрични век преко 20.000 циклуса и мали контактни отпор испод 35 микро-ома
• Напредна монтажа и калибрација обезбеђују доследну радну снагу и перформансе

Побољшана безбедност:

• Високопропусни магнетни јарам од силиконског челика обезбеђује одзив кратког споја испод 10мс
• 100% фабричка инспекција са завртњима калибрисаним обртним моментом и провером отпора петље
• Поуздана заштита од електричних кварова и повећана сигурност особља

ФАК

Која је главна примена 400А МЦЦБ-а?

• Електрични 400А АЦ прекидач у калупу се користи у главним дистрибутивним плочама за индустријске, комерцијалне и велике стамбене системе.
• Штити кола од преоптерећења, кратких спојева и струја квара.
• Обезбеђује поуздан рад пратеће опреме као што су мотори, трансформатори и велики уређаји.

Да ли је поставка 400А подесива?

• Да, МЦЦБ има термо-магнетну окидач са подесивим подешавањима.
• Омогућава прилагођавање на основу врсте оптерећења и безбедносних захтева.
• Помаже у спречавању непријатног спотицања, а истовремено одржава ефикасну заштиту.

Која је разлика између 3П и 4П 400А МЦЦБ-а?

• 3П МЦЦБ: Штити трофазна кола, остављајући неутралну линију непрекинутом.
• 4П МЦЦБ: Штити трофазна кола плус неутрални вод, нудећи потпуно искључење.
• Избор зависи од захтева система и безбедносних стандарда.

Коју величину кабла треба да користим за 400А МЦЦБ?

• Величина кабла зависи од врсте инсталације, изолационог материјала и дозвољеног пада напона.
• Типично, 400А МЦЦБ су упарени са кабловима у распону од 120 мм² до 185 мм² бакарних проводника.
• Консултујте Пугао Елецтриц за прецизне препоруке засноване на специфичним условима пројекта.

Колико често треба тестирати 400А МЦЦБ?

• Препоручује се периодична провера, обично сваких 6-12 месеци за критичне системе.
• Тестирајте механички рад, одзив на искључење и интегритет везе.
• Обезбеђује да електрични прекидач у калупу од 400А наизменичне струје одржава поуздану заштиту током свог радног века.
