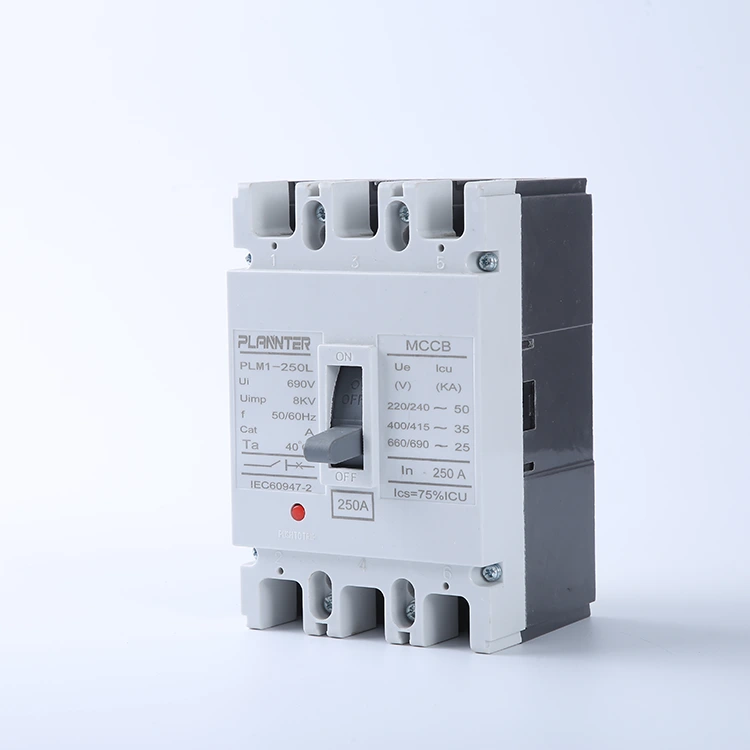

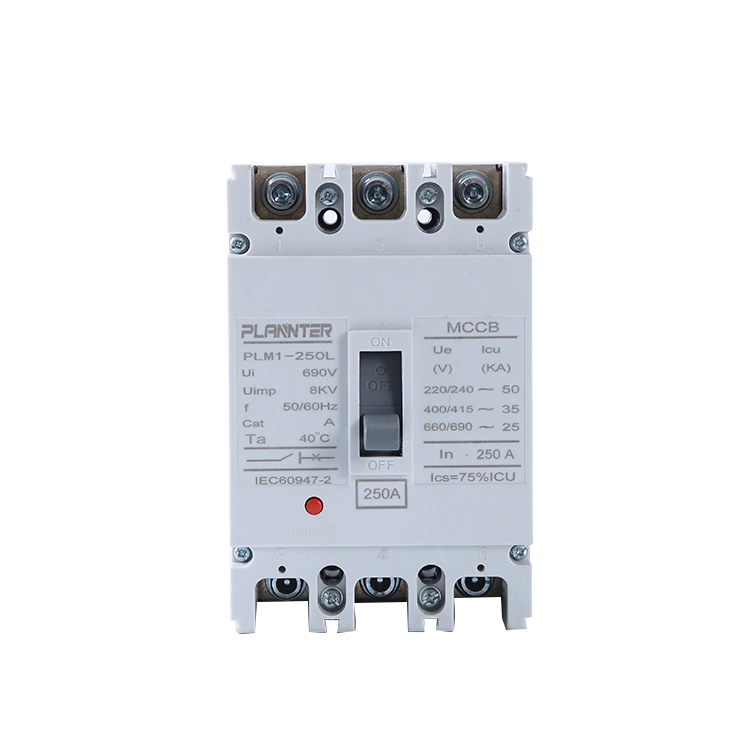

АЦ високонапонски прекидач у калупу

АнАЦ високонапонски прекидач у калупује робустан уређај за заштиту кола дизајниран да се носи са високим струјним оптерећењима и екстремним ситуацијама кратког споја. Служи као "коначна одбрана" вашег електроенергетског система, осигуравајући прекид чак и под тешким условима квара.

Израђени од материјала отпорних на лук и ударце, ови прекидачи обезбеђују димензионално стабилне перформансе, што их чини поузданим језгром унутар ормарића за контролу снаге за операције великих размера.

Кључне карактеристике и спецификације

Волтаге Ранге

Називни радни напон:АЦ 400В/690В; Прекидач у ливеном кућишту наизменичног напона погодан је за индустријске апликације за дистрибуцију електричне енергије високог напона и подржава трофазне, трожичне системе.

Перформансе изолације:Поседује отпорни напон снаге-фреквенције од 3000В и отпорни напон импулса од 8кВ, обезбеђујући сигурност изолације у окружењима високог напона.

Бреакинг Цапацити

Ултимате Схорт-Цирцуит БрКапацитет:Ицу достиже до 65кА–100кА, омогућавајући брзи прекид струјног кола током екстремних кварова на кратком споју који служи као последња линија одбране система.

Капацитет прекидања кратког споја услуге:Ицс ≥ 50кА, омогућавајући уређају да остане у функцији чак и након вишеструких прекида кварова, чиме се смањују трошкови одржавања.

Цуррент Ратингс

Називна струја:Покрива опсег од 250А–1600А, подржавајући стандардне спецификације као што су 250А, 400А, 630А, 800А, 1000А, 1250А и 1600А да би се прилагодили различитим захтевима оптерећења.

Подесива подешавања путовања:Поседује опсег термичког окидања од 80%–100% Ин и опсег магнетног окидања од 4–10 Ин, омогућавајући селективну заштиту за спречавање непријатног окидања.

Услови рада

Температура околине:-25°Ц до +70°Ц, способан да издржи екстремне температурне флуктуације у индустријским окружењима.

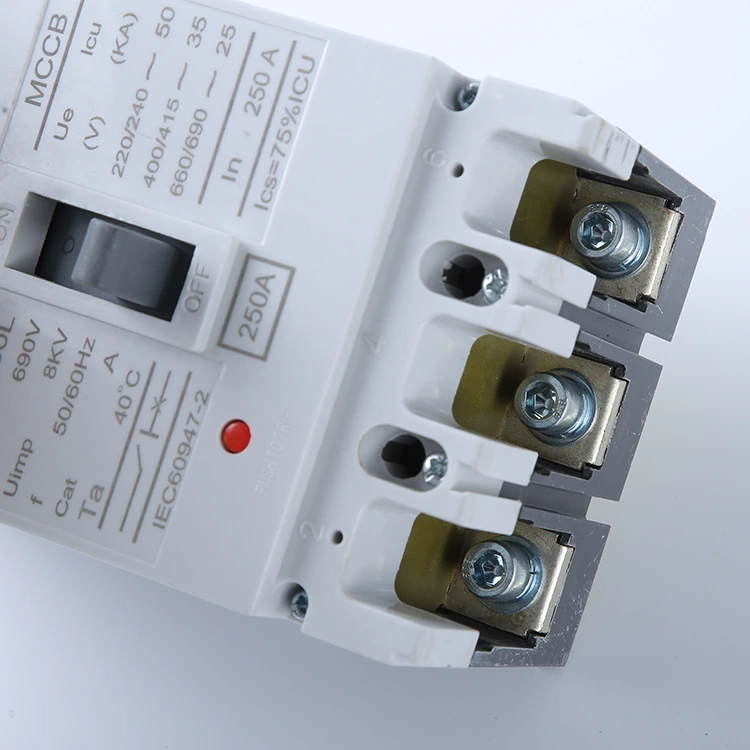

Начин монтаже:Фиксни или извлачиви тип; подржава хоризонталне/вертикалне прикључке сабирница и компатибилан је са стандардним инсталационим димензијама разводног ормана.

Класа заштите:ИП20 (за уградњу у ормар); Кућиште је направљено од инжењерске пластике отпорне на високе температуре, отпорне на ударце и усклађено је са стандардом ИЕЦ 60947-2.

Кључне разлике: нисконапонски у односу на високонапонске прекидаче

Разумевање разлике између заштите од ниског напона (ЛВ) и високог напона (ХВ) је кључно за избор праве опреме за ваш систем дистрибуције електричне енергије. Ево како се пореде:

Нисконапонски (ЛВ) прекидачи

• Опсег напона:Типично за системе до **1000В АЦ**. Уобичајене оцене укључују 240В и 400В за стамбену и лаку комерцијалну употребу.
• Пријаве:Широко се користи у кућним разводним плочама, малим пословним зградама и завршној заштити кола (осветљење, утичнице).
• Величина и сложеност:Генерално компактни (нпр. МЦБ) и једноставнијег дизајна, фокусирајући се на основну заштиту од преоптерећења и кратког споја без сложених система за контролу лука.

Високонапонски (ХВ) прекидачи

• Опсег напона:Дизајниран за системе средњег до високог напона, често у распону од **3,3кВ до 72,5кВ** или више.
• Гашење лука:Пошто високи напон ствара моћне лукове, ови прекидачи (попут нашегАЦ високонапонски прекидач у калупу) захтевају напредне технологије за гашење лука, као што су вакум боце, гас СФ6 или специјализоване решетке, да би се безбедно прекинула струја.
• Пријаве:Неопходан за тешка индустријска постројења, станице за производњу електричне енергије, велике трансформаторе и главне дистрибутивне напоне где је поузданост критична.
• Заштита:Често опремљен софистицираним електронским окидачким јединицама за прецизну селективну координацију и могућности даљинског управљања.

Које су врсте високонапонских прекидача?

Високонапонски прекидачи су категорисани према медијуму који користе за гашење електричног лука. Одабир правог типа је од суштинског значаја за сигурност и ефикасност система.

Вакуумски прекидач (ВЦБ)

• принцип:Користи вакуум (притисак < 10⁻⁴ Па) као медијум за гашење лука и изолацију. Одсуство молекула гаса изузетно отежава одржавање лука.
• Кључне карактеристике:Компактна величина, дуг радни век и рад без одржавања. Они су еколошки прихватљиви јер не користе гас или нафту.
• апликација:Доминантан у апликацијама у расклопним апаратима средњег напона (до 40,5кВ).

СФ6 прекидач

• принцип:Користи гас сумпор хексафлуорид (СФ6), који има изолациону снагу ~2,5к од ваздуха и способност гашења лука ~100к бољу од ваздуха.
• Кључне карактеристике:Одличне перформансе у преносним мрежама високог напона (ХВ) и екстра високог напона (ЕХВ). Поуздани су, али захтевају строго заптивање како би се спречило цурење гаса.
• апликација:Широко се користи у трафостаницама и спољним високонапонским далеководима (изнад 72,5 кВ).

Ваздушни прекидач

• принцип:Користи млаз компримованог ваздуха под високим притиском да угаси лук, брзо га хлади и гаси.
• Кључне карактеристике:Брз рад и безбедан од пожара (без уља). Међутим, они су бучни и захтевају сложен систем ваздушних компресора.
• апликација:Историјски се користио за системе веома високог напона (ЕХВ), иако су га у модерним мрежама у великој мери заменили СФ6 и ВЦБ.

Где се уклапа АЦ високонапонски МЦЦБ?

Док ВЦБ и СФ6 прекидачи управљају напонима на нивоу преноса,АЦ Хигх Волтаге МЦЦБје пројектован за индустријску дистрибуцију средњег напона (нпр. 690В до 3,6кВ). Он премошћује јаз између стандардних нисконапонских прекидача и масивних високонапонских склопних уређаја, нудећи робусну заштиту за тешке машине и центре напајања.

ФАК

Који је називни напон (Ун)?

Називни радни напон (Ун) за нашеАЦ Хигх Волтаге МЦЦБобично се креће до **690В АЦ**. Ова оцена осигурава да прекидач може безбедно да ради и да изолује кола у високонапонским индустријским окружењима, као што су велики енергетски центри и тешке машине.

Могу ли користити стандардни МЦЦБ за примарну страну трансформатора?

Да, али захтева пажљив избор. Прекидач мора да поднесе ударну струју трансформатора без сметњи. НашеАЦ Хигх Волтаге МЦЦБсерија има подесива подешавања магнетног окидања (нпр. 4-10 пута Ин), омогућавајући вам да поставите праг довољно висок да толерише ударне струје, а истовремено пружа заштиту од кратког споја.

Који је типичан опсег струје?

Прекидачи са високонапонским ливеним кућиштем генерално покривају потребе веће струје у поређењу са стандардним минијатурним прекидачима. Наш асортиман се обично протеже од250А до 2500А, што их чини погодним за главне дистрибутивне доводе и велика индустријска оптерећења.

Како се разликују од осигурача?

• Ресетујуће:За разлику од осигурача који се морају заменити након квара, МЦЦБ се може ресетовати након окидања.
• Подесивост:МЦЦБ омогућавају подесива подешавања искључења (термичке и магнетне), нудећи прецизну координацију заштите коју фиксни осигурачи не могу да обезбеде.
• Пребацивање:МЦЦБ може послужити као ручни прекидач за искључивање напајања ради одржавања.

Шта се дешава ако користим АЦ прекидач на ДЦ систему?

Не ради ово.АЦ прекидачи се ослањају на наизменичну струју која прелази нулу да би угасила електрични лук. ДЦ струја не прелази нулу, што значи да се лук неће угасити и може изазвати пожар или експлозију. Морате користити прекидач који је посебно оцењен за ДЦ апликације.

Како безбедно заменити високонапонски МЦЦБ?

Безбедност је најважнија. Следите ове кораке:

1. Искључите напајање:Искључите узводно напајање и проверите нулти напон.
2. Лоцкоут/Тагоут:Примените уређаје за закључавање да бисте спречили случајно поновно напајање.
3. Прекини везу:Уклоните каблове за линију и оптерећење (и неутрални, ако је применљиво).
4. Замени:Демонтирајте стару јединицу и инсталирајте новуАЦ високонапонски прекидач у калупу, осигуравајући да су сви прикључци затегнути према спецификацијама произвођача.
