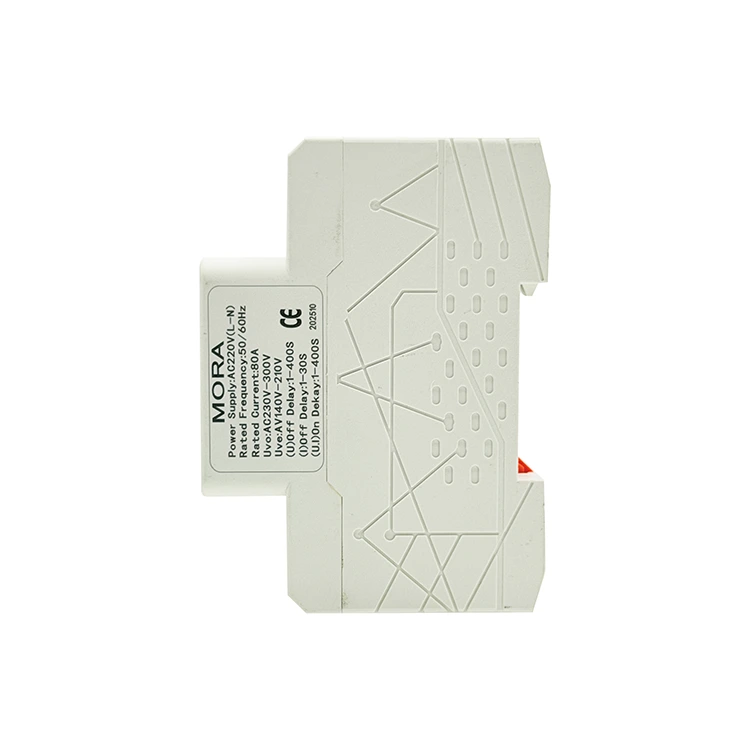

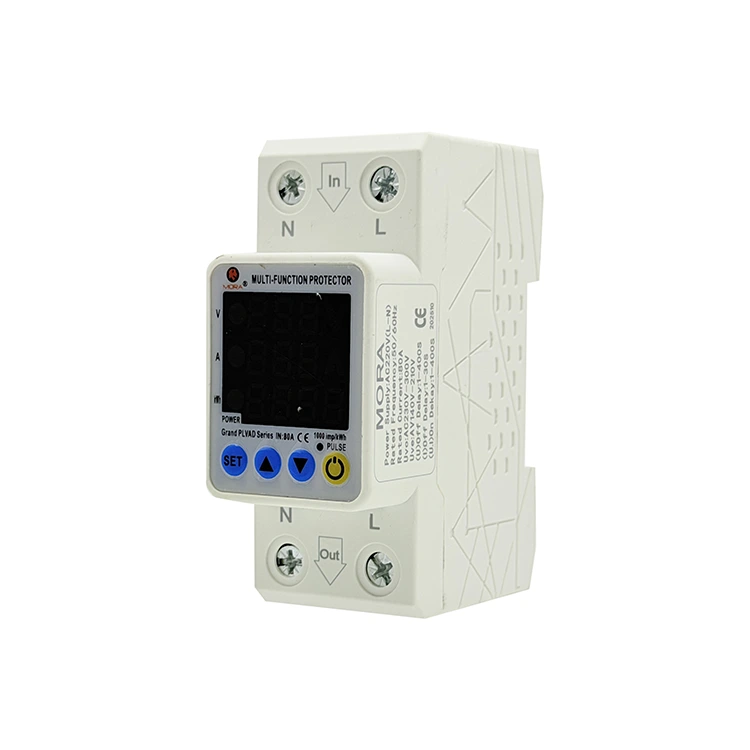

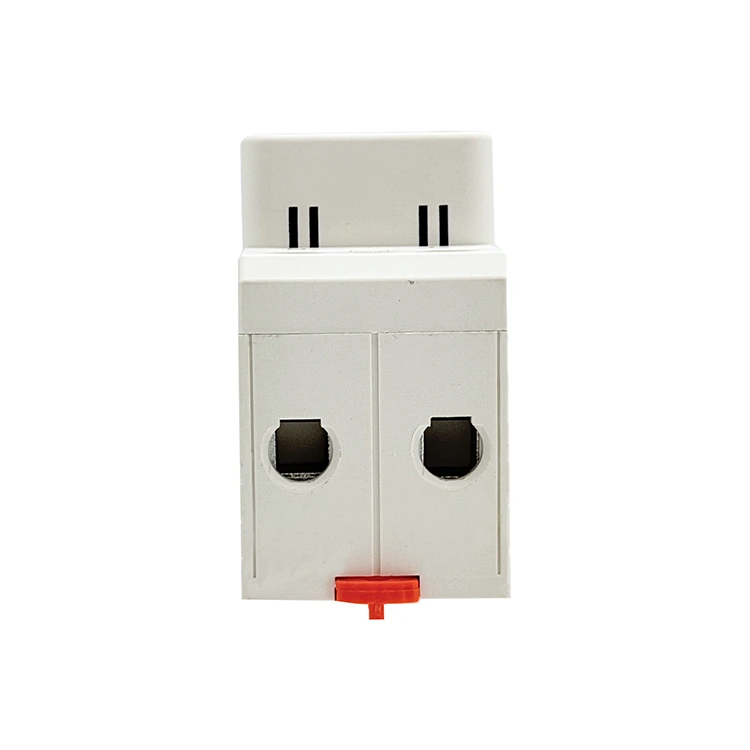

2П заштитник напона за аутоматско поновно повезивање типа М са троструким екраном

Тимовима за набавку који набављају разводне уређаје за удаљену инфраструктуру потребни су паметни заштитни модули који се могу аутоматски опоравити од привремених кварова у напајању како би максимизирали време непрекидног рада система. Дизајниран и направљен од стране Пугао (Мора), 2П заштитник напона са аутоматским поновним повезивањем високих перформанси типа М троструки екран је пројектован посебно за ове апликације без надзора. Идући даље од основних релеја за ручно ресетовање, овај уређај има интелигентни алгоритам за аутоматско поновно затварање који прати стање мреже након путовања. Једном када се напон мреже стабилизује унутар безбедних параметара за постављени период одбројавања, унутрашњи механизам на моторни погон аутоматски затвара коло, враћајући напајање низводним телекомуникационим низовима, безбедносним мрежама или системима за праћење времена.

Трипле-Виндов Арраи са интеграцијом бројача грешака

Вишедимензионални синхрони дисплеј података: 2П заштитник напона са аутоматским поновним повезивањем типа М троструки екран приказује напон у реалном времену, струју у реалном времену и кумулативна времена квара, са јасном класификацијом података и потпуним прегледом радног статуса кола на једном екрану.

Рано упозорење о квару који се може мерити: Уграђени бројач грешака може забележити број искључења пренапона и прекомерне струје у радном циклусу. Особље за одржавање може проценити стабилност мреже на лицу места и стање старења опреме низводно преко података о грешкама, реализујући предвиђање одржавања.

Основне предности производа

Уклоните даљинско управљање и одржавање камиона

• Решите болне тачке на даљинском одржавању: За базне станице за мобилне уређаје, планинске метеоролошке станице и пумпне станице без надзора, пролазне флуктуације мреже узроковаће да се традиционални заштитни релеји откаче и искључе, захтевајући ручно ресетовање на лицу места са великим трошковима времена и рада.

• Максимизирајте време непрекидног рада система: Остварује аутоматско праћење кварова у целом процесу, процену стабилности и механичко поновно затварање. За привремене аномалије у мрежи, 2П заштитник напона са аутоматским поновним повезивањем типа М троструки дисплеј независно довршава опоравак напајања без људске интервенције, значајно смањујући трошкове одржавања и одржавања и побољшавајући стопу непрекидног рада опреме.

Подесиви циклус поновног затварања и интелигентно сигурносно закључавање

• Спречите секундарно оштећење квара: За трајне кварове кратког споја, поновљено поновно затварање ће узроковати термичко оштећење водова и опреме. 2П заштитник напона са аутоматским поновним повезивањем типа М Трипле Дисплаи подржава прилагођено подешавање максималног броја покушаја поновног затварања.

• Аутоматско сигурносно закључавање: Када се унапред подешена времена поновног затварања исцрпе, а грешка и даље постоји, систем ће закључати механизам погона мотора, покренути аларм за грешку и задржати коло изоловано да би се избегло опасно циклично пребацивање.

Технички параметри перформанси

• Опције називне радне струје: 40А / 63А континуално оптерећење

• Подешавање времена аутоматског поновног затварања: 1 секунда до 900 секунди максимални опсег

• Максимални континуирани циклуси поновног затварања: 1 до 30 конфигурабилних покушаја пре закључавања

• Прецизност праћења напона / опсег струје: ±1% варијансе / 0,5А до 63А динамичко очитавање

• Капацитет попречног пресека терминала: до 25 мм² чврста / 16 мм² упредена са жицом (М5 стезаљка)

• Диелектрична чврстоћа шасије: 2.5кВ ревидирана изолациона баријера

• Усклађеност и сертификати: ЦЕ сертификован, РоХС усаглашен, усаглашен са ЕН 60947-1 структурним стандардима

ФАК

П: Ако мрежа потпуно падне на 0В, да ли мотор има довољно преостале снаге да заштити низводно зупчаник?

О: Да. Опремљен индустријском батеријом кондензатора за складиштење енергије великог капацитета, у случају изненадног потпуног нестанка мреже, ускладиштена електрична енергија може покренути механизам мотора зупчаника да заврши тренутну акцију окидања, приморавајући контакте да се безбедно отворе и закључају, обезбеђујући цурење струје без оптерећења пре него што се контролна снага потпуно исцрпи.

П: Шта се дешава када се достигне максимална граница поновног затварања под упорним кваровима на мрежи?

О: Када се суочите са трајним грешкама кола, након завршетка унапред подешених покушаја поновног затварања без опоравка мреже, 2П заштитни напонски заштитник типа М са троструким екраном са аутоматским поновним повезивањем ће аутоматски закључати функцију покретања мотора, онемогућити све радње аутоматског поновног затварања и задржати коло отвореним. Избегава бесконачно циклично пребацивање у неисправна кола, штити унутрашње механичке структуре и низводне водове од термичког оштећења и захтева ручно решавање проблема и ресетовање да би се опоравио.

П: Како контролер разликује пролазне пренапоне од сталних кратких спојева?

О: Систем интегрише механизам двоструке детекције сензора напона и узорковања струје. Током детекције поновног затварања, ако је напон мреже стабилан, али се генерише тренутни велики струјни скок, МЦУ ће то одмах проценити као трајну грешку кратког споја, покренути тренутно окидање без извршавања одлагања поновног затварања и заштитити унутрашњу структуру прекидача од оштећења услед јаке струје.
