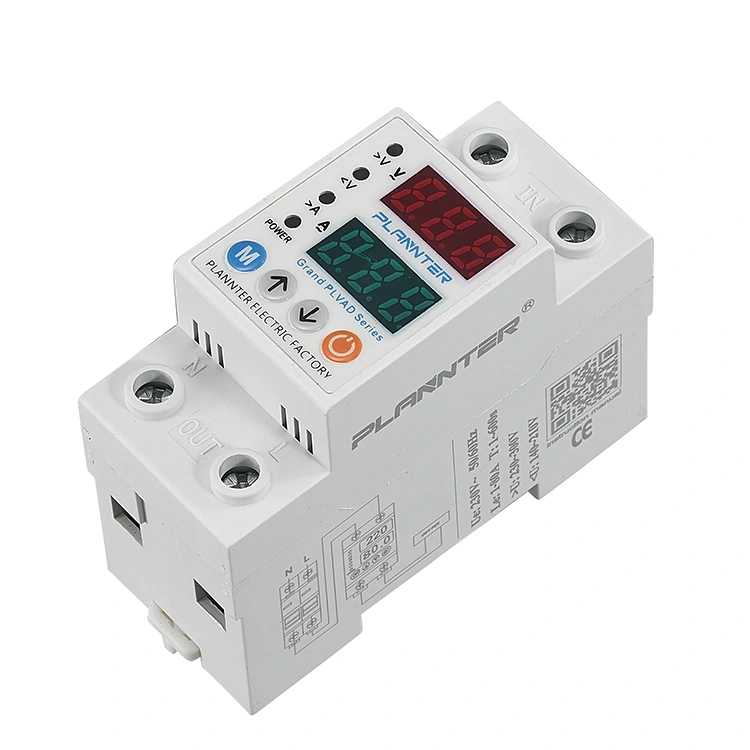

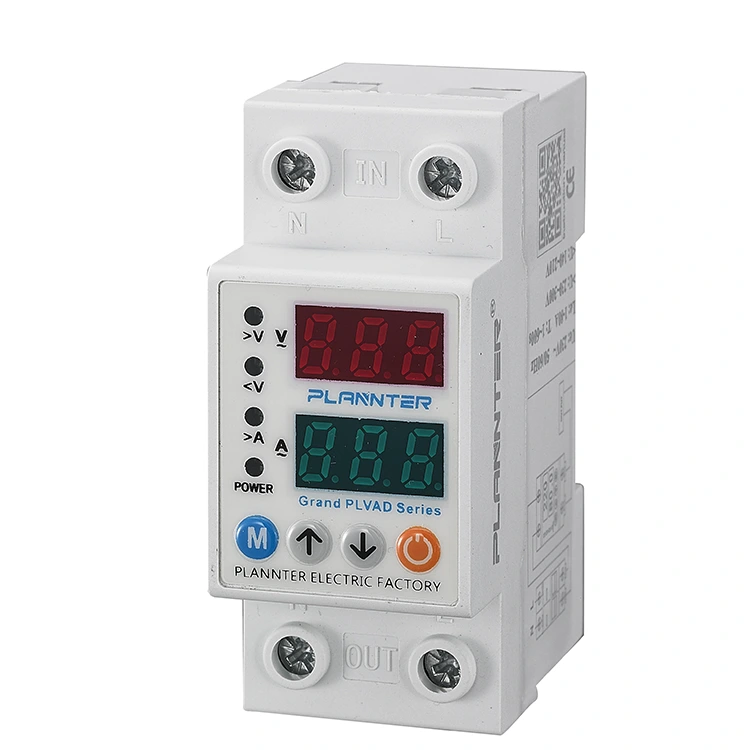

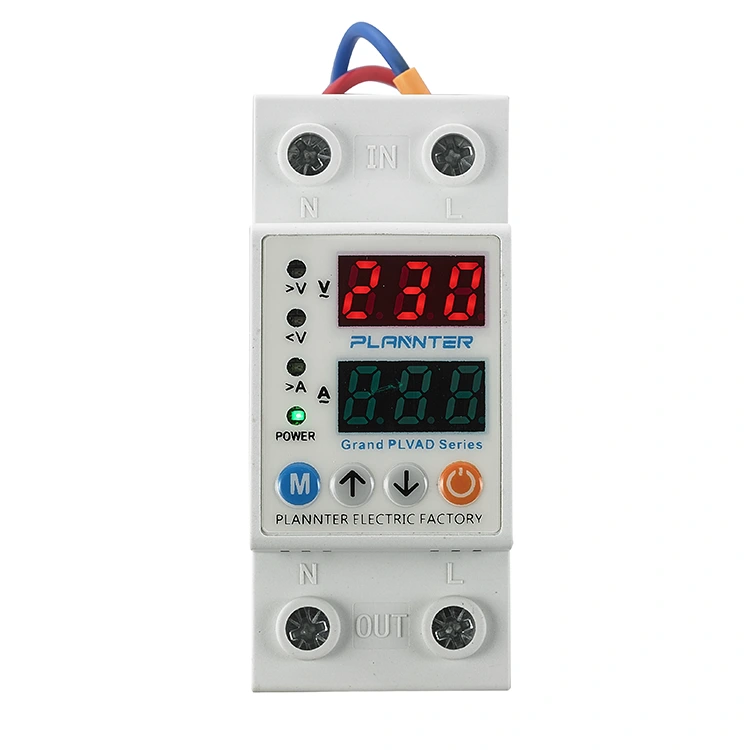

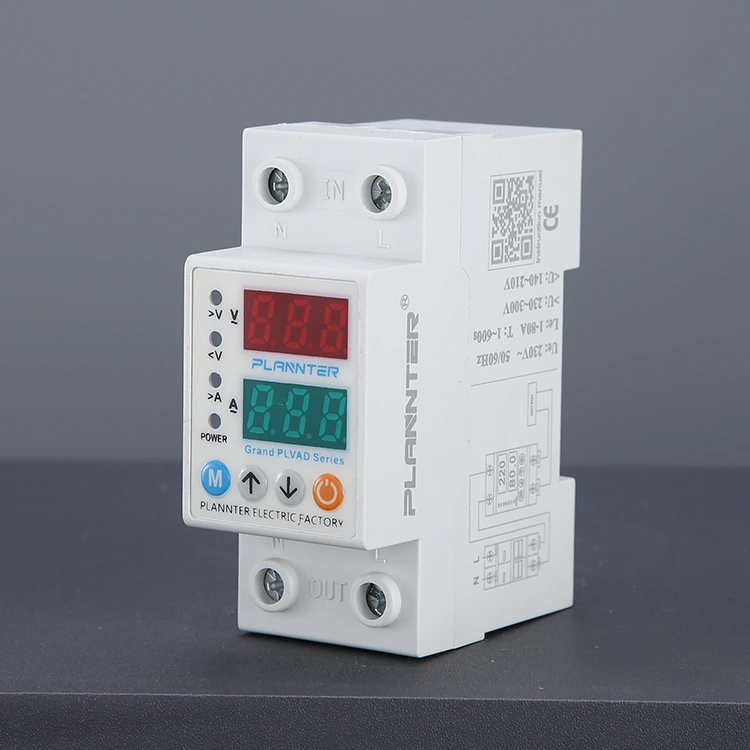

Дуал Дисплаи Волтаге Протецтор

Подесиви напон штити електричне системе од пренапона, поднапона, прекомерне струје и под-струје за различите системе као што су соларне инсталације како би се спречило оштећење опреме. Пружа систем за праћење и заштиту у реалном времену за индустријске, комерцијалне и стамбене апликације. Овај ПУГАО (Планнтер Елецтриц) штитник напона са двоструким екраном има двоструке ЛЕД екране који пружају преглед улазног напона и струје оптерећења на први поглед. Штеди простор са монтажом на ДИН шину и лако се подешава помоћу дугмади за подешавање/горе/доле/ручно укључивање/искључивање.

Карактеристике

Регулисани напон/струјна заштита: Можемо подесити прилагодљиви пренапон, нпр. >230В и прекомерне струје до 63А прагова за надгледање и заштиту електричног система од оштећења услед флуктуација снаге.

Двоструки екран у реалном времену: Овај Дуал Дисплаи Волтаге Протецтор има дигитални ЛЕД екран који прати и напон 220В/230В и тренутне вредности.

Вишеструки индикаторски аларми: Црвена и зелена ЛЕД диода јасно показују статус напајања, пренапонске/пренапонске и поднапонске/подструјне услове, пружајући надзор у реалном времену и поуздану заштиту система за индустријске, комерцијалне и стамбене апликације.

Које су функције заштитника напона са двоструким екраном?

Док прекидачи првенствено пружају заштиту од кратких спојева и преоптерећења – без обзира на нивое напона – ако вам је потребна специјализована опрема за решавање специфичних проблема везаних за напон, ПУГАО-ов Дуал Дисплаи Волтаге Протецтор је идеалан избор.

1. Заштита од пренапона

Када напон изненада порасте – на пример, ако прекинута неутрална жица изазове напон на 380 В – уређај ће моментално прекинути напајање у тренутку када напон пређе унапред постављени праг, чиме ће спречити да се електрични уређаји оштете или прегоре.

2. Заштита од поднапона

Када напон падне пренизак—као што је пад испод 170В током периода највеће потрошње електричне енергије—уређај ће аутоматски искључити напајање. Ово спречава да се уређаји на моторни погон прегреју и прегоре због рада под недовољним напоном.

3. Заштита од прекомерне струје

ПУГАО-ови производи су напредни и веома поуздани, са интегрисаним могућностима праћења струје. Ако струја пређе унапред постављени праг, уређај ће се откачити да обезбеди заштиту.

4. Аутоматски опоравак

Када се напон врати на нормалне нивое, заштитник напона ће аутоматски вратити напајање након кратког одлагања, не захтевајући ручну интервенцију.

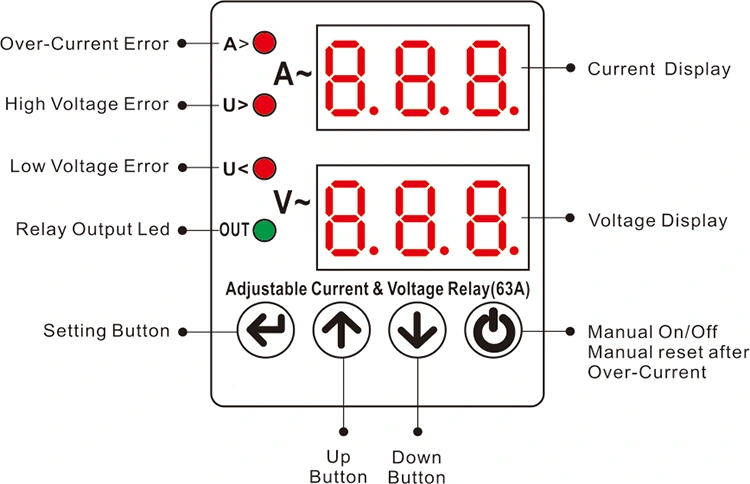

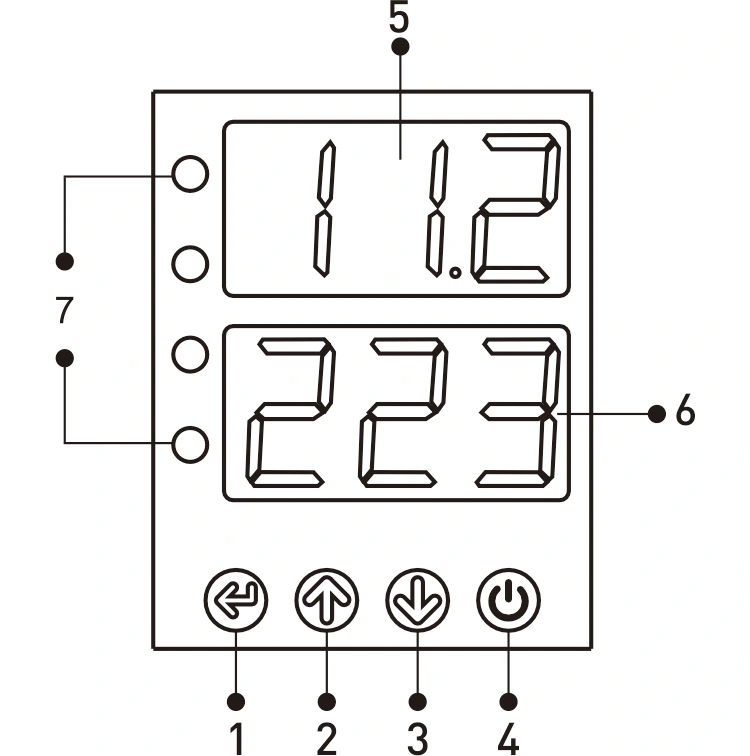

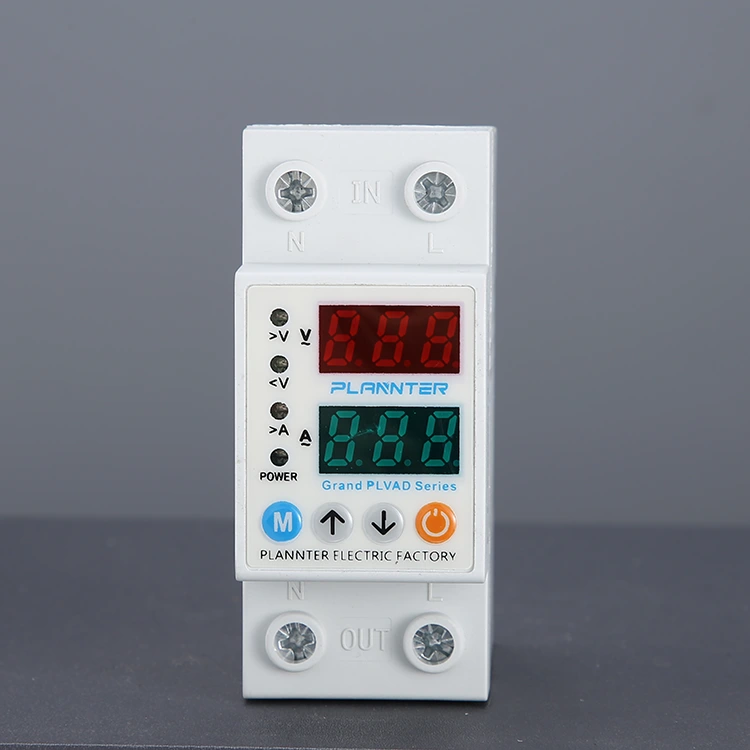

Екран и дугмад

1 - дугме СЕТ: за подешавање или промену вредности прекомерне струје, вредности подешавања високог/ниског напона, грешке итд. у подешавању.

2 - Дугме ГОРЕ: Повећава жељену вредност.

3 - Дугме надоле: смањује жељену вредност.

4 - Дугме за ручно укључивање/искључивање: Користи се за искључивање излаза уређаја. Ако је у овом стању, екран ће бити „искључен“ и уређај се неће ресетовати. Ако уређај није у квару, поновним притиском на ово дугме уређај ће се укључити и поново га користити.

5 - ТРЕНУТНИ ПРИКАЗ

Прва група дисплеја: током нормалног рада овде се приказује улазни напон; у условима без грешке, екран је увек осветљен; током кварова због високог или ниског напона, дисплеј трепери. Током програмирања, дисплеј приказује вредности релевантног програма као што су прекомерна струја, високи напон/ниски напон, чекање грешке, подешене вредности чекања на ресетовање.

6 - Дисплеј напона

Друга група приказа: Током нормалног рада, ово приказује тренутну вредност; у стању без грешке, екран остаје осветљен; у случају прекомерне струје, екран трепери. Током програмирања, ово приказује одговарајућу вредност програма.

7 - ЛЕД диоде:

А>: Светли током квара прекомерне струје.

В>: Светли током квара високог напона.

В<: Светли током квара ниског напона.

ОУТ: Светли када уређај емитује.

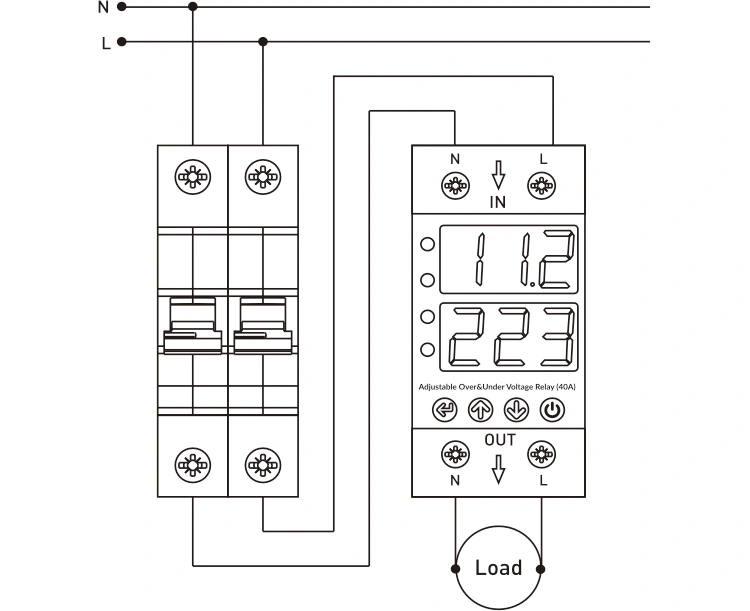

Дијаграм повезивања

Неутралне и фазне жице из извора напајања морају бити повезане на прикључке "Н" и "Л" на одељку "Инпут" уређаја.

За уређаје који захтевају заштиту од пренапона и поднапона, нулте и фазне жице треба да буду повезане са "Н" и "Л" терминала на делу "Излаз" уређаја.

Сценарији апликација

ФАК

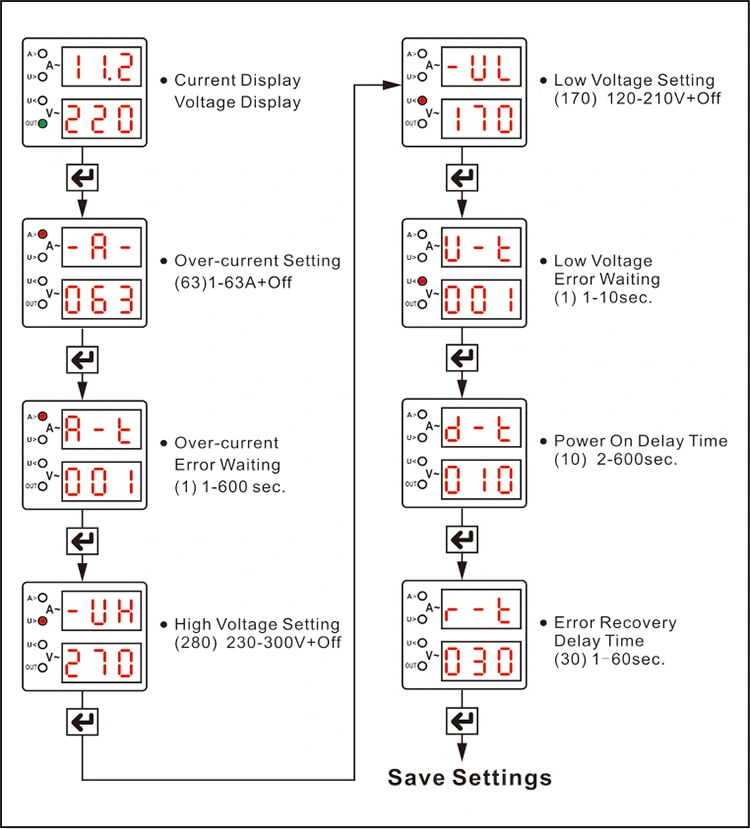

П: Могу ли сам ручно подесити ограничења искључења напона?

О: Да. Ово је једна од основних предности ПУГАО производа. Можете ручно да подесите следеће параметре помоћу дугмади за подешавање на контролној табли:

Праг заштите од пренапона

Поднапонски заштитни праг

Праг заштите од прекомерне струје

Време одлагања опоравка

За специфичне кораке конфигурисања, погледајте упутство за употребу које је приложено уз производ.

П: Зашто екран светли одмах након повезивања напајања, али се напајање не испоручује одмах до оптерећења?

О: Проверите екран да видите да ли неки бројеви трепћу или је у току одбројавање. Ово указује да је активна функција одложеног покретања заштитника.

Сврха: Да се ​​спречи оштећење електричних уређаја услед изненадних струјних удара до којих може доћи одмах након одржавања или рестаурације електричне мреже.

Препорука: Ако желите да се напајање испоручи одмах након повезивања, можете подесити време одлагања опоравка на његову минималну вредност; међутим, ради безбедности уређаја, препоручујемо одржавање одређеног периода одлагања.
