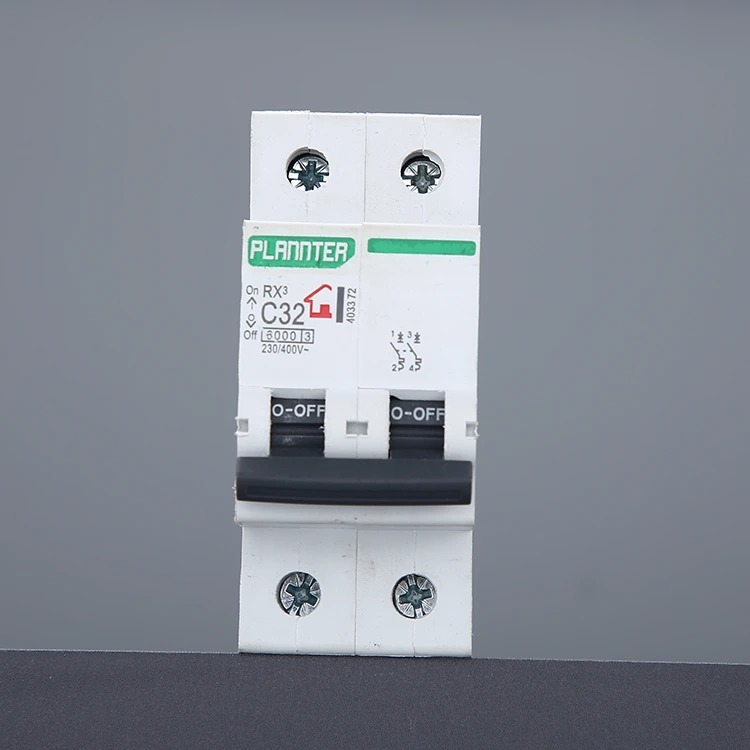

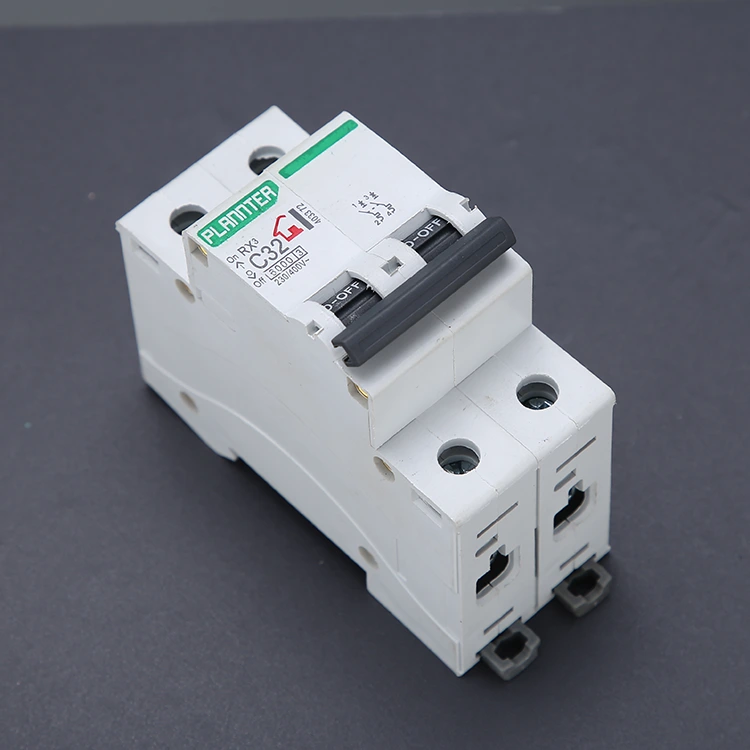

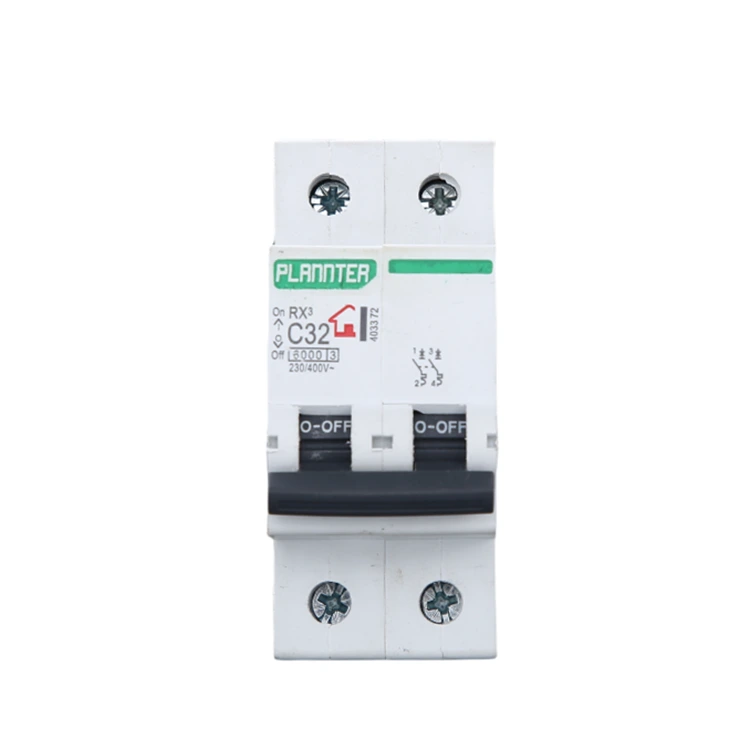

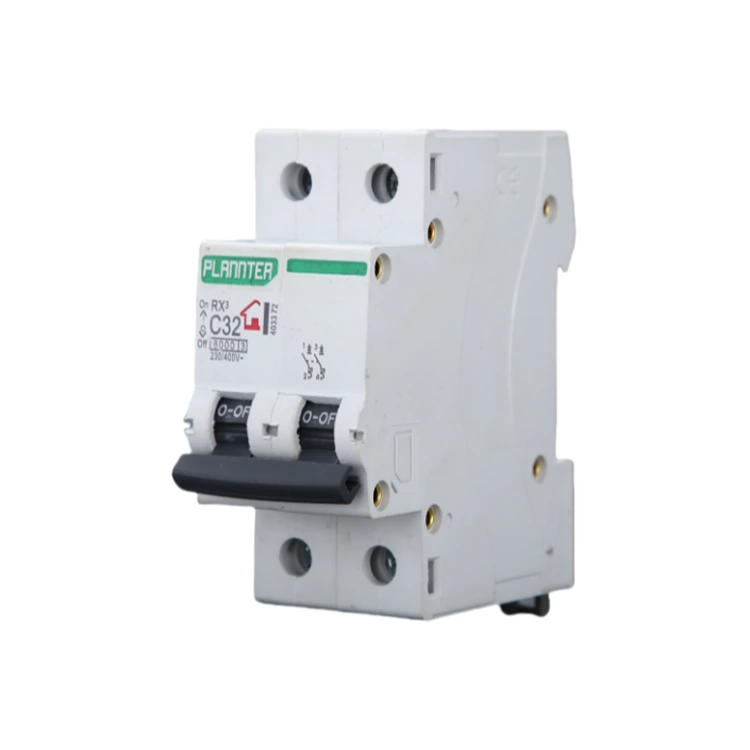

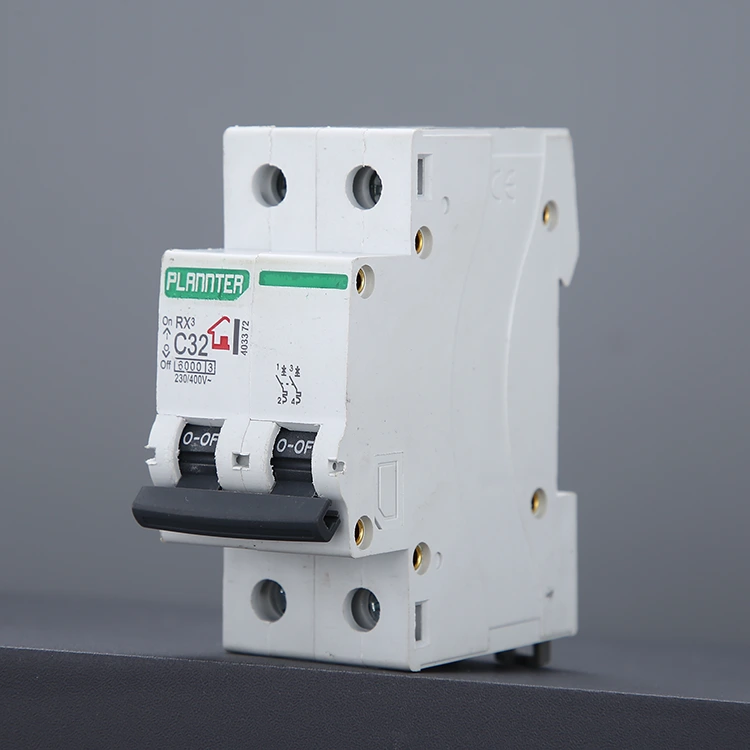

ДЗ47 Ваздушни прекидач

Висококвалитетни прекидач ваздушног прекидача ДЗ47 нуди фабрика ПУГАО (Планнтер Елецтриц), врста је електричног заштитног уређаја који се користи у АЦ круговима, са два независна пола, способна да пресече ватрену жицу и нулту жицу у колу у исто време. Прати тренутну промену у колу у реалном времену преко уграђеног механизма за термичко магнетно скидање или електронског механизма за скидање, а када је коло преоптерећено, кратко спојено и другим ненормалним условима, ДЗ47 ваздушни прекидач се може брзо и аутоматски искључити да би прекинуо напајање, избегавајући оштећење опреме, пожар кола и друге безбедносне несреће произведене од стране ЦЦЕ, ЦЦЦ производа. ИСО9001 сертификати.

Принцип рада

ДЗ47 ваздушни прекидач је високо стандардизован производ. ПУГАО-ов зрели производни процес и напредна технологија користе три основна принципа рада: термичко окидање, магнетно окидање и гашење ваздушног лука. Наши производи пружају поуздану заштиту хиљадама електричних система широм света.

1. Термални излет

Прекидач садржи биметалну траку састављену од два метала са различитим коефицијентима топлотног ширења. Када струја кола премаши номиналну вредност, али још није достигла ниво кратког споја, топлота коју ствара струја изазива савијање биметалне траке на једну страну.

Након савијања до унапред задатог угла, он покреће механичку везу, узрокујући искључење прекидача. Користећи 14 година акумулираног искуства у калибрацији, наша биметална трака је направљена од материјала високе чистоће, што резултира осетљивим и доследним одговором на струјне флуктуације.

2. Магнетиц Трип

Прекидач садржи електромагнетни калем. Када дође до кратког споја, струја тренутно порасте на неколико пута или чак десетине пута од нормалне вредности. Ова огромна струја генерише снажно магнетно поље у завојници, тренутно привлачећи арматуру електромагнета попут клипа.

Арматура директно утиче на механизам за окидање, постижући тренутно искључење струје у милисекунди.

Наша фабрика користи бакар високе проводљивости и потпуно аутоматизован процес тачкастог заваривања како би се осигурало да се механизам не заглави или поквари под утицајем струје високе фреквенције.

3. Систем за гашење лука

У тренутку када се контакти раздвоје, струја високог напона разбија ваздух, стварајући лук високе температуре, који се увлачи у специјално дизајнирану комору за гашење лука. Више слојева металних решетки деле лук на неколико малих сегмената, брзо га хладећи и гасећи како би се спречили изгорели контакти.

Наша серија ДЗ47 оптимизује густину распореда решетке за гашење лука, ефикасно штитећи унутрашње компоненте чак и под условима честих искључења.

Техничке предности

ПУГАО-ов ваздушни прекидач ДЗ47 користи технологију термо-магнетног прекидања високих перформанси како би осигурао прецизан и поуздан рад у различитим сложеним условима рада. Производ има следеће основне предности:

Висок капацитет прекидања: стандардни модел има прекидну моћ до 6кА, што испуњава захтеве заштите од кратког споја у градским енергетским мрежама и индустријским окружењима.

Широка примена напона: подршка АЦ 230/400В систем, јака компатибилност, применљива на различите националне и регионалне стандарде електричне мреже.

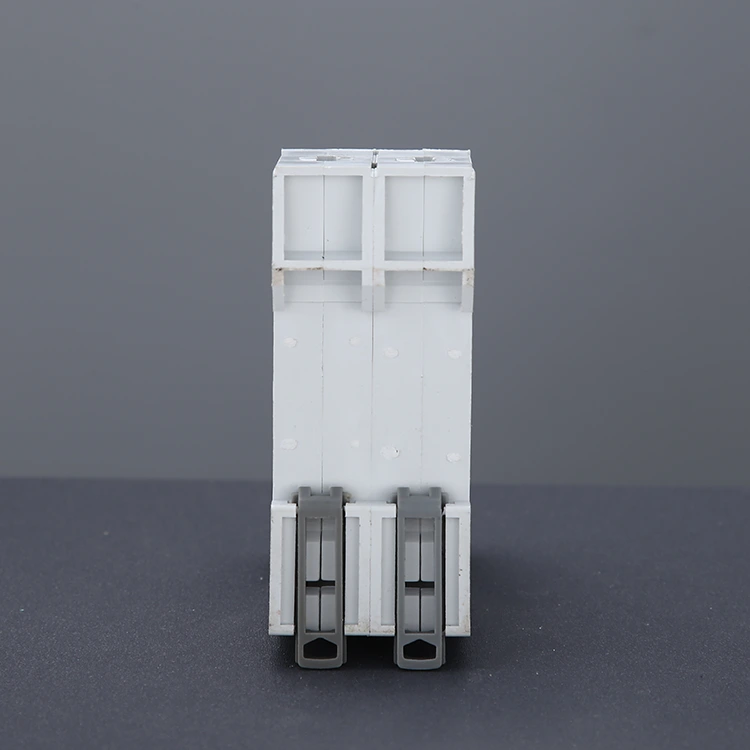

Модуларни дизајн: компактна величина, подржава монтажу на ДИН шину, лако се интегрише у све врсте разводних кутија и контролних ормара.

Снажна способност гашења лука: ДЗ47 ваздушни прекидач има структуру која комбинује вишеслојни керамички одстојник и металну решетку за гашење лука, што ефикасно потискује лук и продужава радни век.

Дуг механички век: након ригорозног тестирања, век механичког рада је до више од 10.000 пута.

ФАК

П: Да ли се прекидачи серије ДЗ47 могу користити у ДЦ системима?

О: Не. Серија ДЗ47 је ваздушни прекидач дизајниран специјално за АЦ. Наизменична струја (АЦ) има карактеристику прелаза преко нуле, а њена унутрашња мрежа за гашење лука ефикасно гаси лукове.

Једносмерна струја (ДЦ) нема карактеристику преласка нуле. Коришћење прекидача наизменичне струје може да доведе до неугашеног лука, што може да изазове пожар. Ако имате потребе за соларним или батеријским системом, контактирајте нас за специфичне спецификације ДЦ прекидача.

П: Како да бирам између три различите криве окидања (Б, Ц и Д)?

О: Избор зависи од вашег типа оптерећења:

Тип Б (3-5 Ин): Погодно за оптерећења са малим ударним струјама, као што су чисто отпорни грејачи и рачунарска опрема.

Тип Ц (5-10 Ин): Најчешћа спецификација, погодна за расветна тела, опште кућне апарате и комерцијалну дистрибуцију електричне енергије.

Тип Д (10-14 Ин): Погодно за опрему са изузетно високим стартним струјама, као што су мали мотори, компресори или индустријски трансформатори.

Пугао има професионални технички тим који може пружити тачне савете за избор на основу ваших инжењерских цртежа. Контактирајте нас да пошаљете своје захтеве и добијете бесплатну понуду!

За даља техничка питања, одмах се обратите нашим инжењерима; брзо ћемо одговорити.
