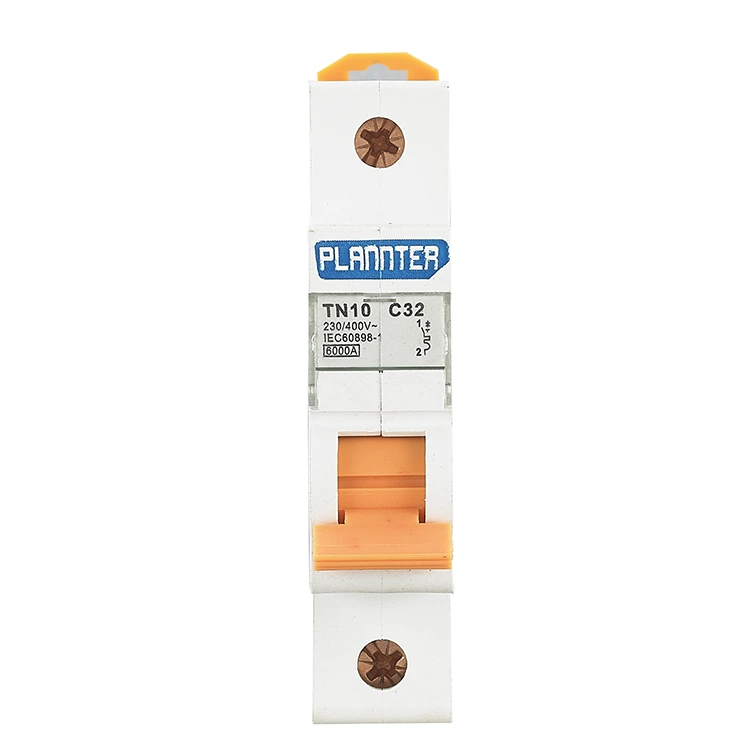

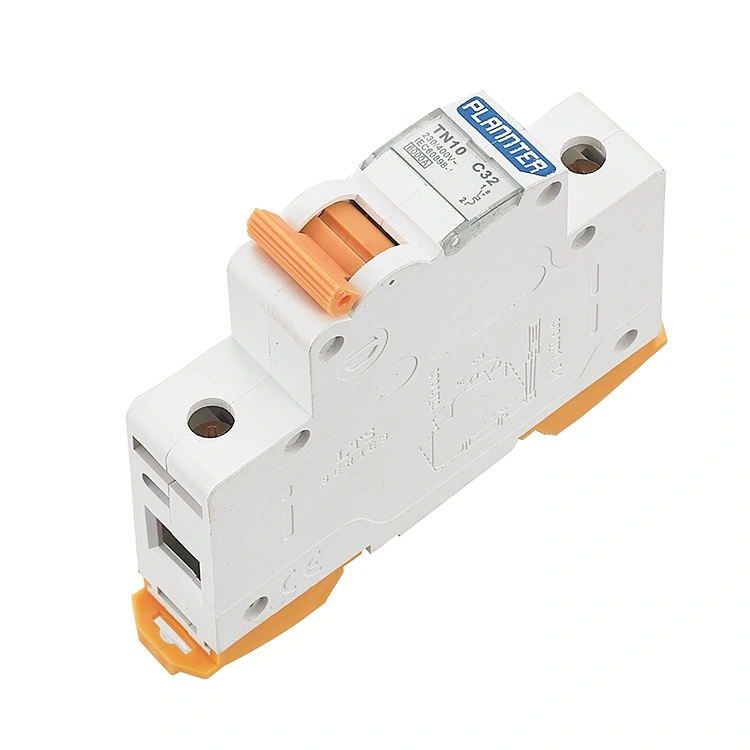

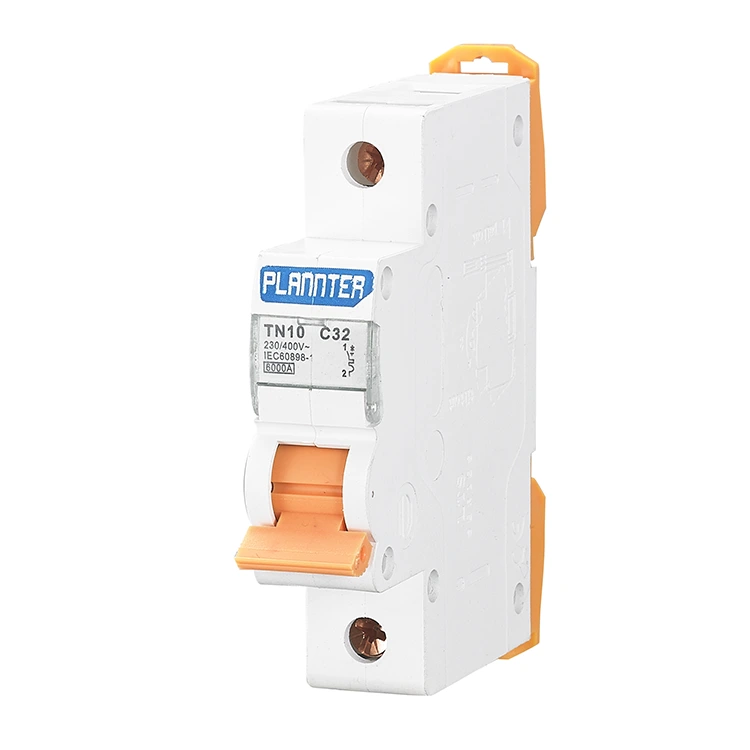

Прекидачи за заштиту од кратког споја

Прекидачи за заштиту од кратког споја су нисконапонски уређаји за дистрибуцију електричне енергије. Опремљен је уређајем за гашење лука који ефикасно штити коло. У кућним и индустријским окружењима, прекидачи играју сличну улогу као комбинација електричних компоненти као што су прекидачи са ножем, осигурачи и термални релеји како би се осигурао безбедан рад кола.

Принцип рада

Интерно, прекидач има два примарна заштитна механизма: биметалну траку дизајнирану да одговори на постепена преоптерећења и електромагнетни калем намењен за руковање кратким спојевима. Да би се осигурало аутоматско искључење кола у року од неколико милисекунди, уређај извршава следећи радни низ када се покрене:

Инстантанеоус Сенсинг: Када дође до кратког споја, огроман удар струје тече кроз калем који се налази унутар прекидача.

Генерисање магнетне силе: У складу са принципима електромагнетне индукције, ова изузетно велика струја тренутно генерише изузетно снажно магнетно поље.

Мецханицал Импацт: Сила коју генерише ово магнетно поље делује као тешки чекић, испоручујући тренутни удар на механизам за окидање.

Рапид Дисцоннецтион: Електрични контакти се насилно отварају у року од неколико милисекунди, нагло прекидајући ток струје и на тај начин спречавајући топљење ожичења услед екстремне топлоте или запаљења.

Врсте полова прекидача

1. Једнополни прекидачи: Прекидачи за заштиту од кратког споја имају само један прекидачки контакт и углавном се користе за једнофазна кола, као што су расветна кола или утичнице у кући.

2. Двополни прекидачи: двополни прекидачи имају два прекидачка контакта за контролу фазних и неутралних жица. Двополни прекидачи се обично користе у сценаријима где и фазна и неутрална жица треба да се контролишу у исто време, као што су контроле мотора или двофазни системи напајања.

3. 3-полни прекидачи: 3-полни прекидачи имају три прекидачка контакта који контролишу три одвојене фазне жице, као што је комерцијална и индустријска опрема, која захтева истовремену контролу три одвојена далековода како би се осигурала сигурна и уравнотежена дистрибуција оптерећења.

Предности

1. Ови прекидачи за заштиту од кратког споја усвајају стандардну методу монтаже на ДИН шину од 35 мм и усвајају високо прецизни магнетно-термички механизам двоструког отпуштања како би се носили са тренутном ударном струјом;

2. Побољшани дизајн изолационог система за спречавање старења изолације узрокованог дуготрајним топлотним стресом;

3. Називни изолациони напон до АЦ400В, са заштитом од пренапона, погодан за фотонапонску производњу енергије и сложену мрежу за дистрибуцију електричне енергије;

4. Опције номиналне струје од 6А до 63А, компактан и модуларни дизајн, за задовољавање стамбеног осветљења, утичница, мотора, фотонапонских система и других различитих сценарија потражње за оптерећењем.

5. Производ подржава ОЕМ/ОДМ услугу, која задовољава потребе дистрибуције у иностранству и прилагођавања бренда. Фабрика ПУГАО (Планнтер Елецтриц) је прошла ИСО9001 међународни сертификат система квалитета.

Сценарији апликација

ПУГАО-ови прекидачи за заштиту од кратког споја се користе у стамбеним, комерцијалним и индустријским енергетским системима, обезбеђујући поуздану заштиту за широк спектар подешавања.

1. Стамбени системи дистрибуције електричне енергије

Користи се у круговима за осветљење, утичнице и кућне апарате; у случају кратког споја изазваног застарелим ожичењем или кваром уређаја, они брзо прекидају напајање како би спречили прегоревање жице или избијање пожара.

2. Електроенергетски системи комерцијалних зграда

Наши прекидачи су погодни за системе дистрибуције електричне енергије у комерцијалним објектима као што су тржни центри, пословне зграде и хотели. Примењени и на главна и на грана кола, спречавају кратке спојеве да изазову распрострањене нестанке струје или оштећење опреме.

3. Индустријска опрема и производне линије

Распоређен на различитим типовима индустријских машина, електричних мотора и аутоматизованих производних линија; они брзо искључују струју у случају квара опреме или аномалија ожичења, чиме се спречавају оштећења опреме и прекиди у производњи уз смањење трошкова одржавања и ризика од застоја.

4. Ормани за дистрибуцију електричне енергије и системи управљања

Може се инсталирати унутар ормара за дистрибуцију енергије и контролних панела да служе као заштитне компоненте језгра, пружајући централизовану заштиту од кратког споја за више кола. Они се обично користе у инжењерским пројектима и интегрисаним склоповима електричне опреме.

5. Висока струја кратког споја

За кола која се налазе у близини трансформатора или извора напајања—или у другим областима које карактеришу високи нивои струје кратког споја—где су потребни прекидачи са високим капацитетом прекидања, овај производ служи као идеалан избор.

ФАК

П: Да ли су заштита од кратког споја и заштита од преоптерећења иста ствар?

О: Не. Иако су обично интегрисани у исти прекидач, они раде на различитим принципима. Заштита од преоптерећења штити од дуготрајних превеликих оптерећења, ослањајући се на акумулацију топлоте; заштита од кратког споја штити од тренутних струја велике магнитуде, ослањајући се на силе магнетног привлачења.

П: Зашто неки прекидачи имају снагу од 6кА, док су други оцењени на 15кА?

О: Ово указује на прекидну способност. Оцена од 6кА значи да је максимална струја кратког споја коју може безбедно прекинути је 6.000 ампера. Ако стварна струја кратког споја премаши ову вредност, прекидач може експлодирати. Локације са већим капацитетима трансформатора захтевају прекидаче са већим прекидним капацитетом; пре избора, дозволите ПУГАО-у да вам пружи професионалне препоруке или прилагођено решење за дизајн.

П: Могу ли да очистим прекидач? Како да поступим?

О: Да, али претходно морате осигурати да је напајање потпуно искључено.

Користите суву крпу да обришете прашину са кућишта, водећи рачуна да спречите честице прашине да уђу у комору за гашење лука.

Строго забрањено: Немојте користити хемијске раствараче или воду за чишћење пластичног кућишта, јер то може угрозити перформансе материјала отпорних на пламен или изазвати унутрашње кратке спојеве.
