Ваздушни прекидач

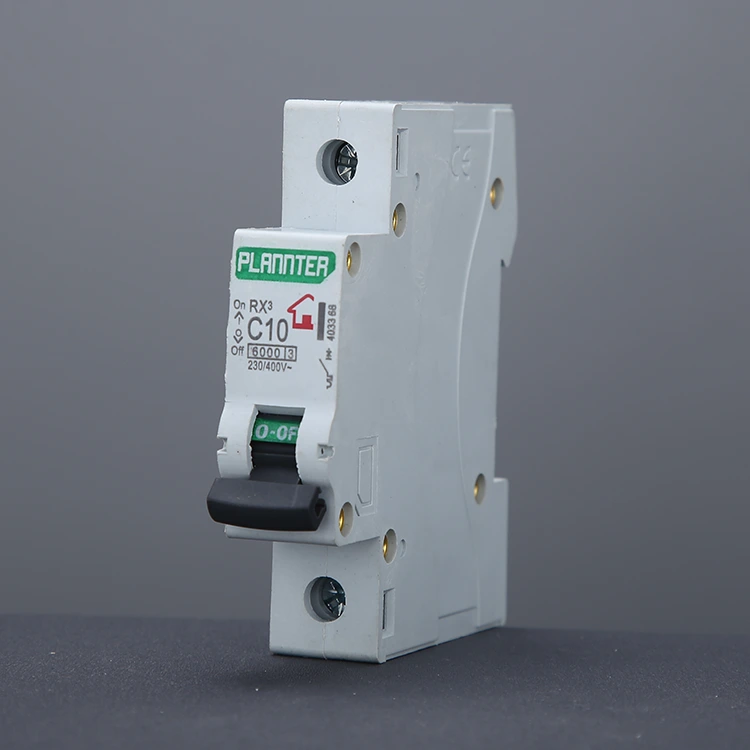

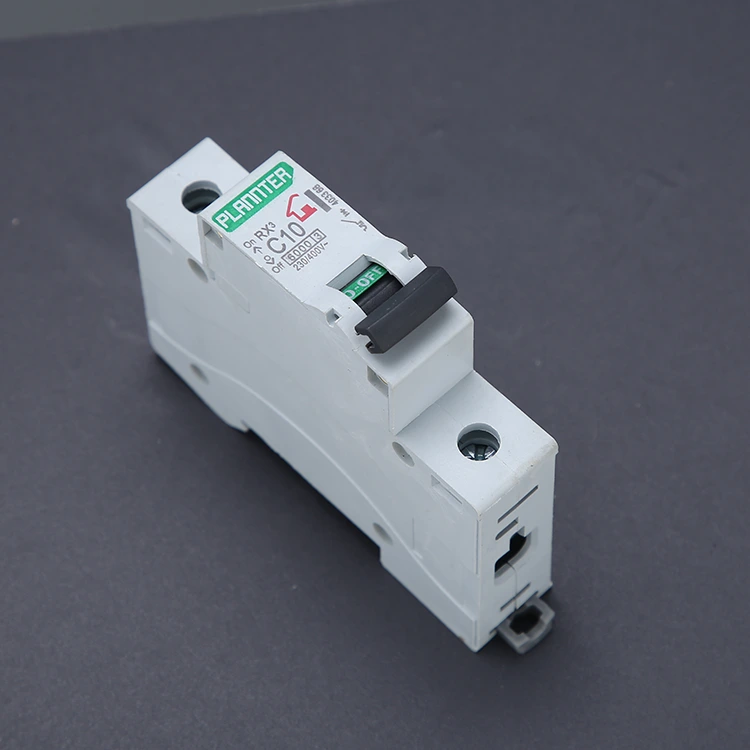

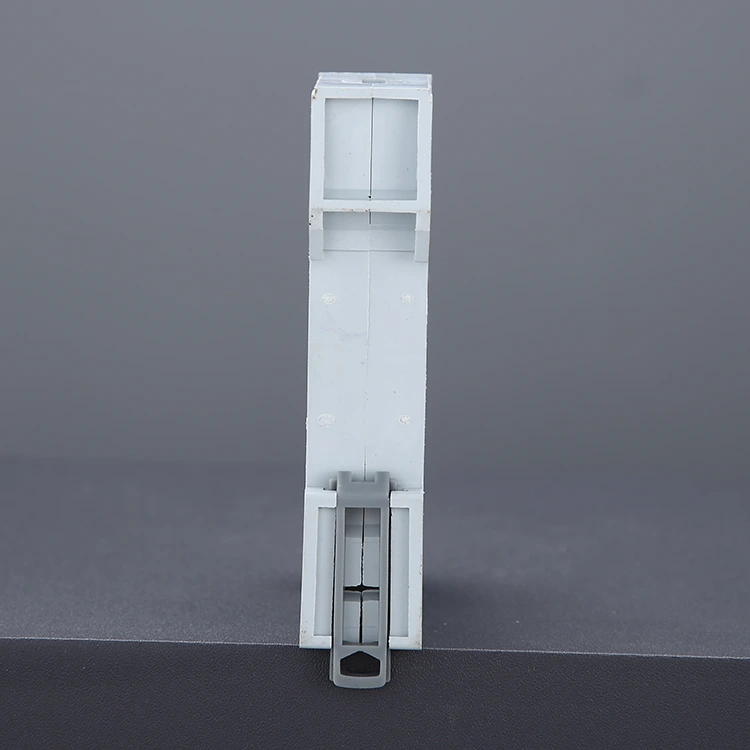

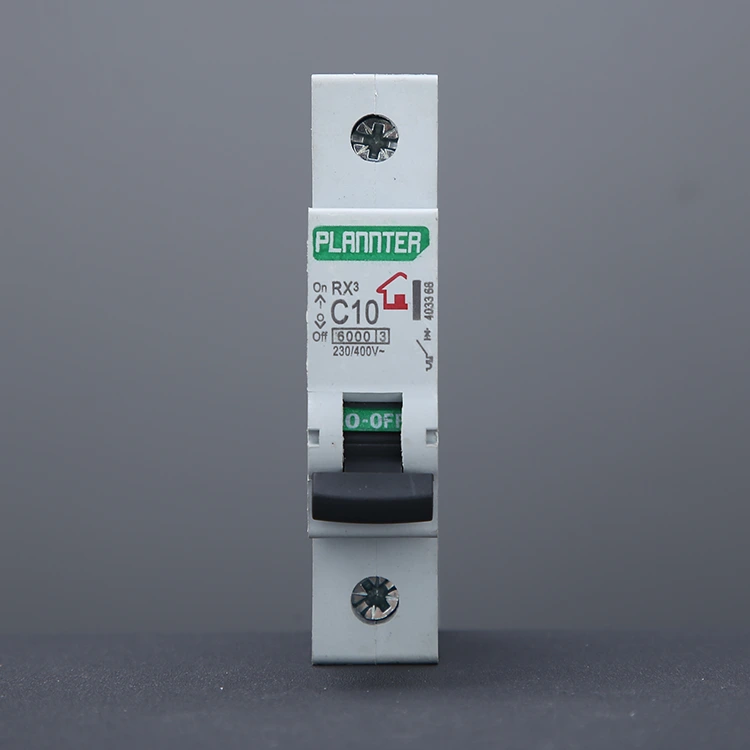

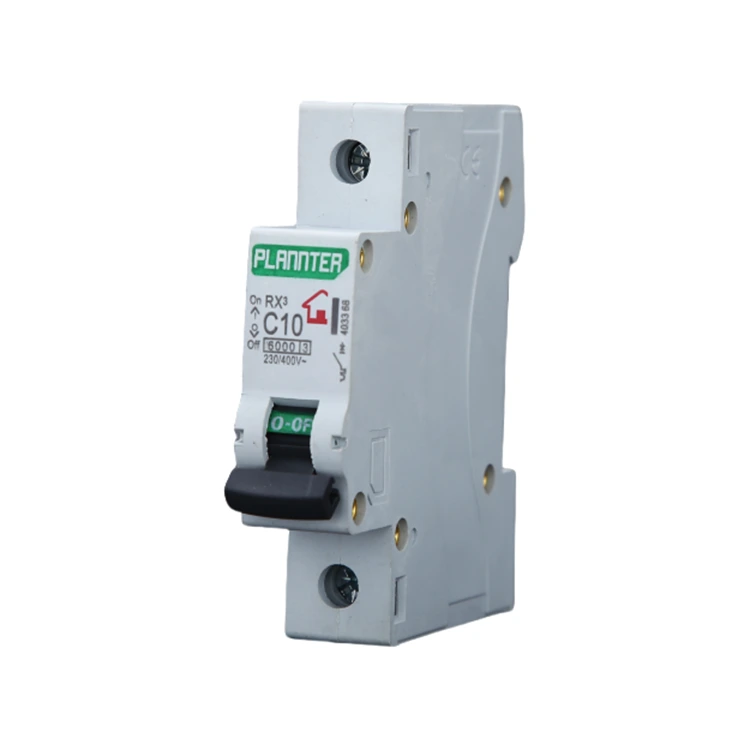

ПУГАО (Планнтер Елецтриц) је професионални произвођач и добављач у Кини. Запремина нашег ваздушног прекидача (МЦБ) је само 1/3 традиционалних производа (стандардна 1П ширина 18 мм), подржава монтажу на шину, време замене се може контролисати у року од 2 минута, а провидна шкољка је погодна за решавање проблема. Безбедносне перформансе, са термичким ослобађањем од преоптерећења и двоструком заштитом магнетног отпуштања од кратког споја, технологија гашења лука може да издржи напон опоравка од 400В, време гашења лука <0,1 секунде.

Широка прилагодљивост, ваздушни прекидач је погодан за окружење од -5°Ц до 40°Ц. Економске предности су демонстриране животним веком од 10.000 операција уз 40% нижу цену од система осигурача. Примене обухватају заштиту кућних и индустријских кола, где избор треба да се фокусира на струјне вредности (6А-125А), прекидни капацитет (6кА за домаћинство, ≥10кА за индустријске).

Шта је ваздушни прекидач?

Прекидач са ваздушним прекидачем је уређај за заштиту струјног кола који користи ваздух као медијум за гашење лука. Дизајниран је да аутоматски прекине напајање у случају преоптерећења или кратког споја, чиме се штити сигурност и ожичења и опреме.

Када прекидач прекине ток велике струје, између контаката се формира интензиван електрични лук високе температуре. Ако се овај лук не угаси одмах, може да изгори прекидач или чак изазове пожар.

Прекидач ваздуха има специјално дизајнирану унутрашњу комору за гашење лука. Када се створи лук, он се убацује у ову комору, где се дели на бројне мање лукове и брзо се хлади околним ваздухом, што доводи до гашења лука.

Апликација

1. Заштита кућних апарата: минијатурни прекидачи се широко користе у клима уређајима, машинама за прање веша и другим кућним апаратима како би се обезбедила сигурност електричне енергије у домаћинству. Заштитите опрему и личну безбедност.

2. Индустријске примене: Прекидачи са ваздушним прекидачем су веома важни у индустријској аутоматизацији, енергетским системима и комуникационој опреми, заштити од преоптерећења и кратког споја, који могу обезбедити стабилан рад чак иу сложеним електричним системима.

Предност

Добре безбедносне перформансе: ПУГАО има сопствени технички тим и усваја напредну технологију електронске контроле, која има супер сигурносну заштитну функцију и може аутоматски да прекине напајање када је струја ненормална, чиме ефикасно спречава пожар и друге несреће.

Једноставна инсталација и одржавање: компактан и практичан, било да инсталирате нову опрему или ремонтујете струјна кола, лак је и брз за свакодневно одржавање и замену.

Јака применљивост: Прекидачи са ваздушним прекидачем могу се прилагодити према потребама различитих електричних система, укључујући параметре спецификације, брендове итд.

Препоруке за употребу

1. Изаберите тачну називну струју

Називна струја ваздушног прекидача треба да буде ≥ 1,2 до 1,5 пута стварне струје оптерећења. Одабир прениске оцене може довести до честих искључења, док избор оне која је превисока угрожава осетљивост заштите. Наведите конкретне детаље вашег пројекта, а ПУГАО ће проценити ваше захтеве и препоручити одговарајуће решење.

2. Изаберите одговарајућу криву окидања на основу оптерећења

Тип Б: Осветљење и отпорна оптерећења

Тип Ц: Опрема опште намене, утичнице за напајање и мали мотори

Тип Д: Опрема са високим ударним струјама и великим моторима

Ако нисте сигурни, дајте предност одабиру Ц-криве, јер нуди највећу свестраност.

3. Правилна инсталација

Приликом уградње АЦБ-а, он мора бити монтиран на стандардну ДИН шину. Стезаљке ожичења морају бити добро затегнуте како би се спречило попуштање и накнадно прегревање. Користите жице које су у складу са специфицираним захтевима за мерач (нпр., за напон од 32 А, препоручује се попречни пресек жице од ≥ 4 мм²).

Препоручено окружење за инсталацију: Инсталирајте унутар суве, добро проветрене разводне кутије. Избегавајте излагање високим температурама, влажности или корозивним срединама; ако је потребно, уградите додатно заштитно кућиште.

4. Избегавајте продужени рад при пуном оптерећењу

Препоручује се да стварна радна струја буде у границама од 70%–80% номиналне вредности. Продужени рад при пуном оптерећењу може довести до прекомерног пораста температуре и скраћеног радног века.

Уобичајени кварови и решавање проблема

Грешке у прекидачима са ваздушним прекидачем обично потичу од преоптерећења, лошег ожичења или неправилног избора производа. Осигуравањем исправног избора производа, правилне инсталације и редовних инспекција, преко 90% потенцијалних проблема се може ефикасно избећи.

Уз испоруку вашег производа, пружамо свеобухватне препоруке у вези са инсталацијом, употребом и одржавањем; следећа листа уобичајених проблема служи као корисна референца.

1. Често саплитање

Симптом: Након рада уређаја велике снаге током одређеног временског периода, прекидач се аутоматски искључује, а прекидач је приметно топао на додир.

Узроци:

Прекомерно оптерећење: Укупна струја коју повлаче уређаји који раде у кругу премашује називни струјни капацитет прекидача.

Висока температура околине: Лоша дисипација топлоте унутар разводне кутије узрокује прерано активирање унутрашњих термичких сензорских компоненти прекидача.

Решење: Смањите број уређаја велике снаге прикључених на исто коло како бисте распоредили оптерећење.

Ако је оптерећење заиста неопходно и постојеће спецификације ожичења то дозвољавају, надоградите на прекидач са вишом струјом.

2. Тренутачно окидање

Симптом: Одмах након затварања прекидача или укључивања одређеног уређаја, прекидач се тренутно активира—често праћен јаким праском или видљивом варницом.

Узроци:

Кратак спој у линији: Жица под напоном је дошла у директан контакт са неутралном жицом.

Оштећени уређај: Дошло је до унутрашњег електричног квара или кратког споја унутар једног од повезаних уређаја.

Решење: Не покушавајте више пута да насилно затворите прекидач. Искључите све уређаје који су повезани на то одређено коло, а затим покушајте поново да затворите прекидач.

Ако се прекидач више не активира, то значи да је један од уређаја неисправан; ако настави да се откачи, то сугерише да је ожичење уграђено у зид оштећено, што захтева преглед од стране професионалног електричара.

3. Преклопна полуга се не може ресетовати

Симптом: Након спотицања, полуга за пребацивање је лабава или млитава; када се гурне у положај "УКЉУЧЕНО", одмах се враћа у положај "ИСКЉУЧЕНО".

Узроци:

Грешка није отклоњена: Кратак спој или озбиљно преоптерећење и даље постоји унутар линије; механизам "слободног рада" прекидача се ангажује да обезбеди заштиту.

Унутрашње оштећење механизма: Након екстремног кратког споја, унутрашњи контакти су можда заварени или су механичке опруге можда претрпеле оштећење од замора.

Решење: Прво, проверите да ли дугме за ресетовање на уређају заостале струје (РЦД) није успело да искочи.

Ако не можете да затворите прекидач чак ни након што искључите спољне кварове, то значи да је сам прекидач оштећен и да га морате заменити.

4. Прегревање терминала или промена боје кућишта

Симптом: Детектује се мирис паљевине или пластично кућиште око прикључака ожичења прекидача изгледа пожутело или поцрнело.

Узроци:

Лабаве везе: Ово представља најопаснију опасност. Неправилно затезање вијака повећава отпор контакта, стварајући екстремну топлоту.

Неусклађен мерач жице: Употреба сувише танких жица доводи до тога да се топлота преноси директно на прекидач.

Решење: Одмах искључите напајање! Одрежите изгореле крајеве жица, поново скините изолацију и добро затегните завртње. Ако се кућиште прекидача деформисало услед топлоте, мора се заменити цела јединица.

5. Изразито зујање током рада

Симптом: Док ради, прекидач емитује слаб, али непрекидан електромагнетно зујање (карактеристично за наизменичне струје).

Узроци:

Вибрације електромагнетног механизма: Унутрашња електромагнетна арматура је неуједначена или су страни предмети ушли у механизам.

Високо струјно оптерећење: Када се ради близу пуног капацитета, силе магнетног поља узрокују благи одјек унутрашњих компоненти.

Решење: Веома слаб звук зујања је обично нормалан. Међутим, ако је звук гласан или интензиван – посебно ако је праћен прегревањем – то указује да унутрашње компоненте старе; препоручује се замена јединице.
