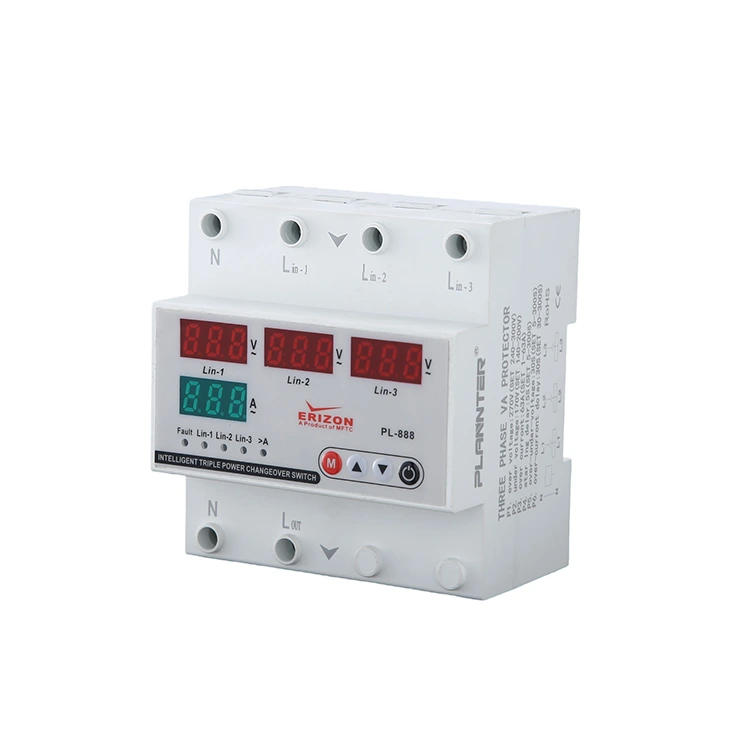

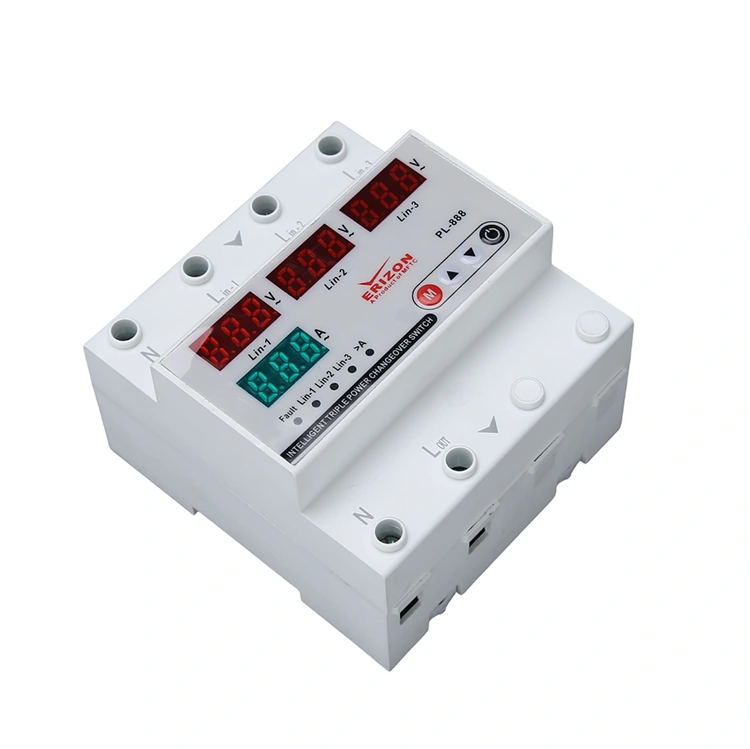

3-фазни четворофазни штитник напона

Овај заштитник напона са 3 фазе са четири дисплеја карактерише пренапон, поднапон, прекомерна струја. Употреба специјалног мерног чипа обезбеђује да је грешка мерења електричних параметара, као што су снага и потрошња енергије, унутар ±1%. Опремљен је ЛЦД екраном са два екрана за праћење у реалном времену, вредности струје и напона. Такође може да прилагоди праг пренапона/поднапона, вредност прекомерне струје и време кашњења акције како би се задовољили захтеви апликација у различитим сценаријима.

Предности

1. Заштитите електричну опрему и продужите век трајања електричних уређаја: савремених кућних апарата као што су фрижидери, клима уређаји, телевизори, рачунари и тако даље. Пренапон, који може сагорети штампану плочу, мотор или друге основне компоненте уређаја, или чак изазвати пожар. Пренапон: може сагорети штампану плочу, мотор или друге основне компоненте уређаја. На пример, модули за напајање рачунара или компресори клима уређаја су склони прегревању под пренапоном, па чак и изазвати пожаре. Поднапон: То може довести до тога да се уређај не покрене нормално или да ради нередовно. Инсталирањем 3-фазног четвороструког екрана за заштиту напона, можете брзо прекинути напајање у случају ненормалног напона, спречавајући оштећење великих уређаја, сервера и тако даље.

2. Повећајте сигурност електричне енергије и спречите сигурносне несреће: Ненормалан напон не само да оштећује електричне уређаје, већ може изазвати и безбедносне несреће. На пример, превелики напон може довести до погоршања изолације жице, повећавајући ризик од кратког споја или пожара. Поднапон доводи до прегревања мотора, изазивајући преоптерећење линије или електрични пожар.

3. Исплатив, ниска цена: Заштита напона са 3 фазе са четири дисплеја је приступачна, једноставна за инсталацију, ниски трошкови одржавања. Ако не инсталирате овај уређај ће постојати због ненормалног напона узрокованог трошковима поправке или замене електричне енергије. Поред тога, овај штитник има функцију аутоматског опоравка, што смањује ручни рад корисника и сигурније је и практичније.

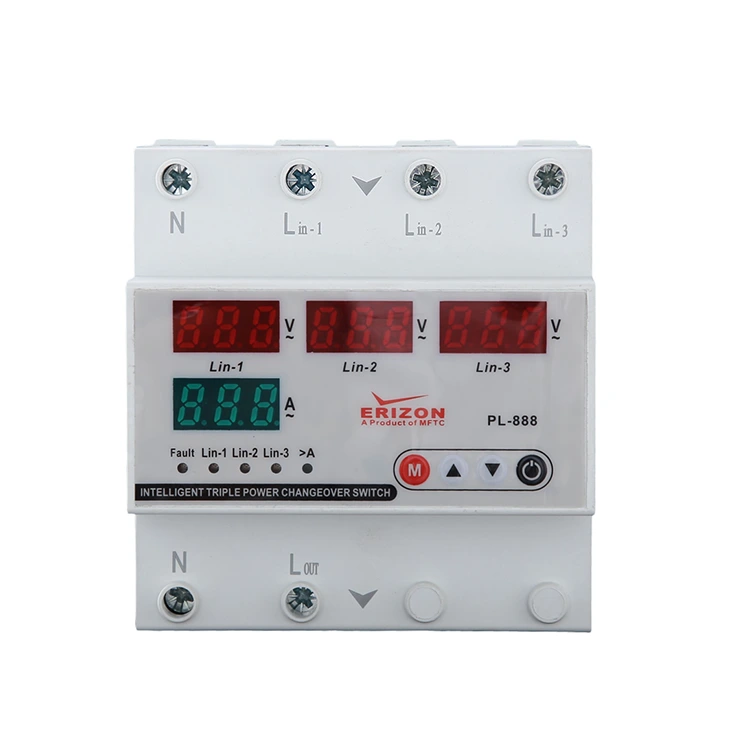

Екран и дугмад

1 - Дугме СЕТ: Ово дугме се користи за чување након подешавања/промене вредности прекомерне струје и вредности подешавања високог/ниског напона и грешке

време чекања.

2 - Дугме ГОРЕ: Повећајте потребну вредност.

3 - Дугме надоле: Смањите потребну вредност.

4 - Дугме за ручно укључивање/искључивање

се користи за контролу укључивања/искључивања излаза уређаја. Када је излаз искључен, на екрану ће се приказати реч „ИСКЉУЧЕНО“ и уређај се неће аутоматски наставити у овом стању. Ако уређај није у квару, поново притисните ово дугме да бисте поново покренули уређај и наставили нормалну употребу.

5 - ТРЕНУТНИ ПРИКАЗ

ГЛАВНО ПОДРУЧЈЕ ПРИКАЗА: Током нормалног рада, улазни напон се овде приказује у реалном времену. Екран остаје осветљен када је уређај у неисправном стању; у случају квара са ненормалним напоном (превисок или пренизак), дисплеј ће трептати у аларму. Током подешавања параметара, дисплеј ће синхроно приказати подешене вредности релевантних програмских ставки (укључујући вредност прекострујне заштите, прагове високог и ниског напона, кашњење квара и кашњење ресетовања и друге параметре).

6 - Приказ напона

Група двоструког приказа: током нормалног рада уређаја, тренутна тренутна вредност се приказује овде и екран је увек осветљен у условима без грешке; у случају кварова (нпр. прекомерне струје), дисплеј трепери као аларм. Током параметризације, овде се приказују вредности одговарајућих програмираних ставки.

7 - Опис индикатора

А>: Овај индикатор светли када дође до квара прекомерне струје.

В>: Овај индикатор светли када дође до пренапонске грешке.

В<: Овај индикатор светли када дође до квара ниског напона.

Оут: Овај индикатор светли када уређај почне да излази.

Дијаграм ожичења

Неутралне и фазне жице из мреже морају бити повезане на "Н" и "Л" терминале на "Инпут" страни уређаја.

Неутралне и фазне жице уређаја којима је потребна заштита од пренапона и поднапона треба да се извуку са "Н" и "Л" терминала на "излазној" страни уређаја.

Димензије
