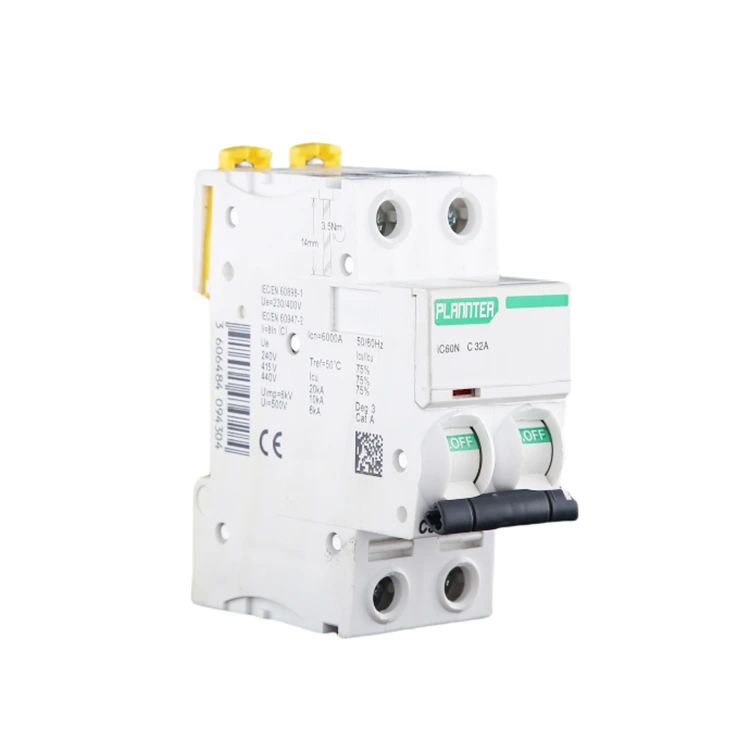

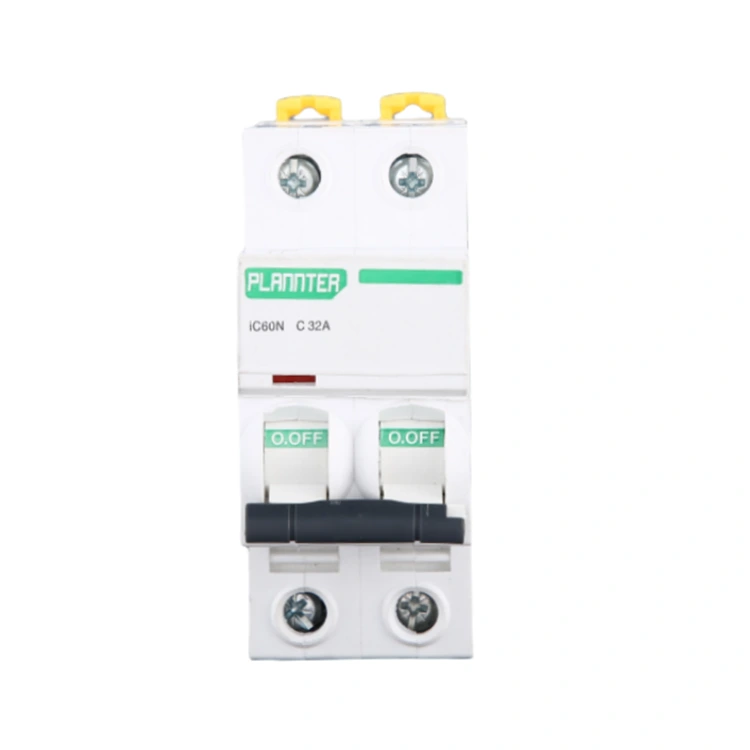

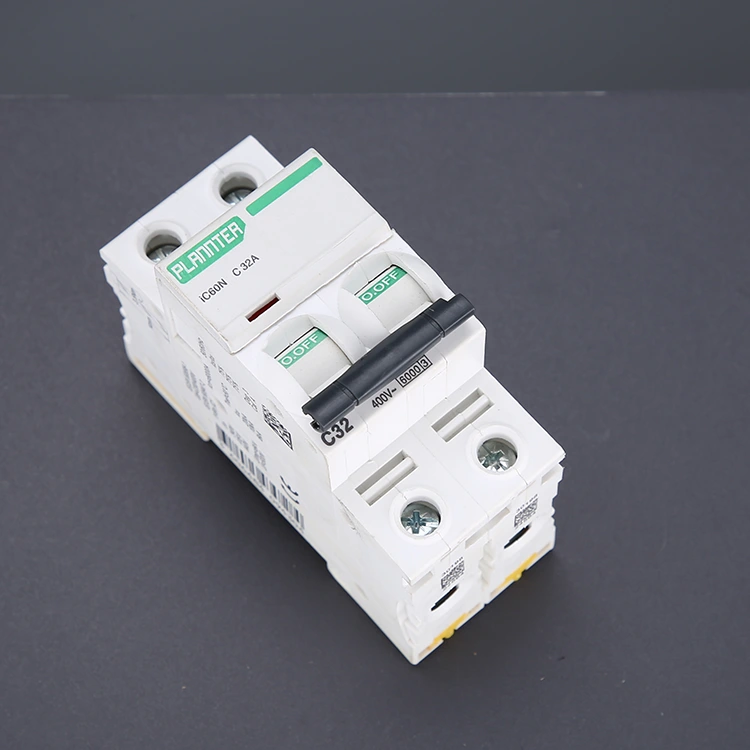

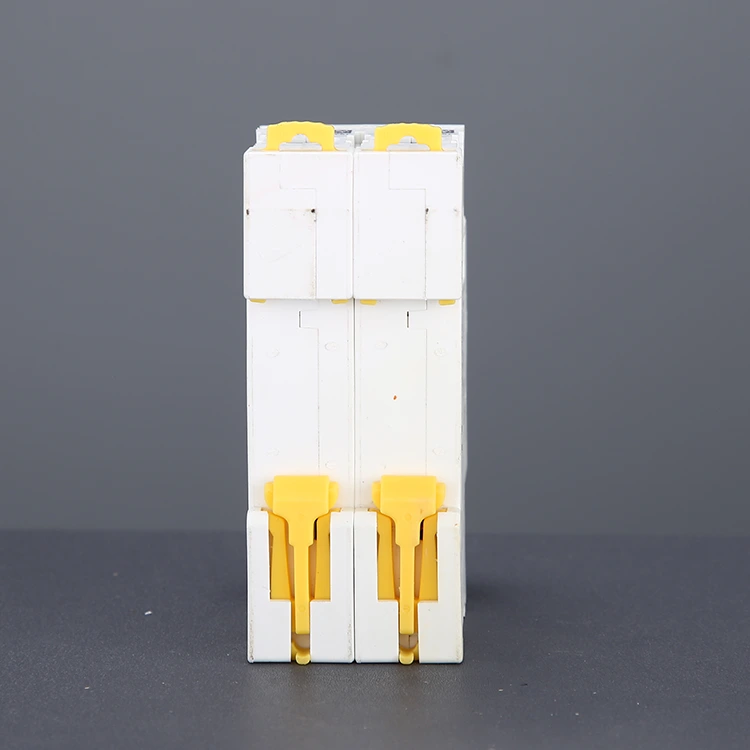

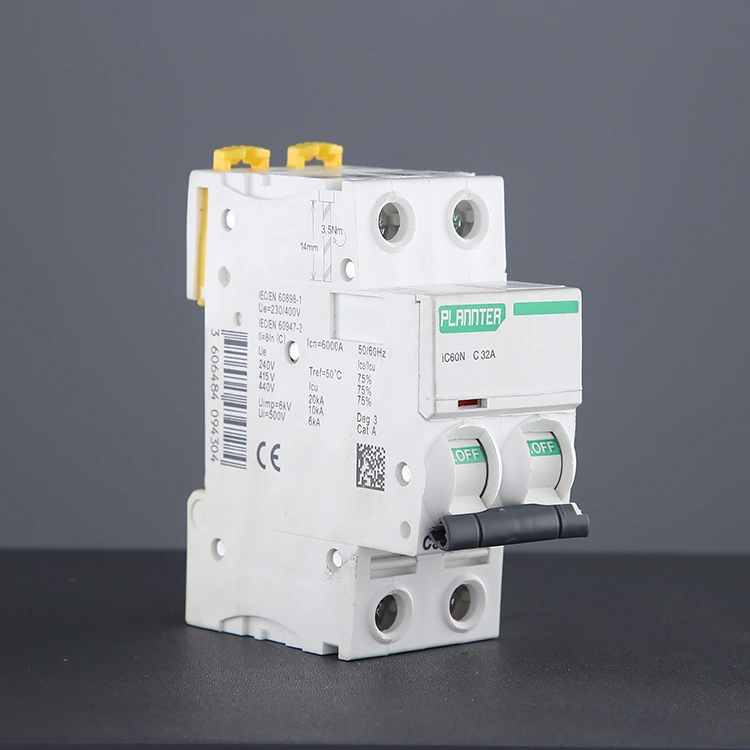

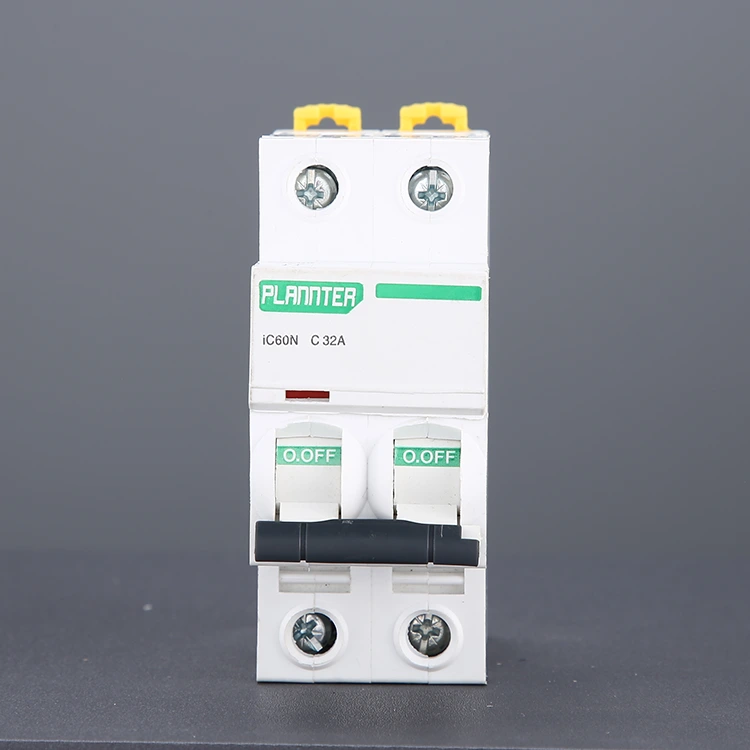

Минијатурни прекидач за монтажу на ДИН шину

За разлику од једнополног прекидача (1П) који само искључује ватрогасну жицу, 2-полни минијатурни прекидач за монтажу на ДИН шину ће синхроно искључити ватрогасну жицу и нулту жицу када се откаче, избегавајући ризик од струјног удара због електрификације нулте жице, што је већи фактор сигурности. Због тога је посебно погодан за апликације које захтевају потпуну заштиту од нестанка струје, као што су кућни клима уређаји, бојлери, дистрибутивни главни прекидачи, опрема мале снаге и тако даље.

Зашто је дизајн ДИН шина индустријски стандард?

1. Модуларност и флексибилност

Слично као што се гради са блоковима, можете монтирати више прекидача, уређаја за диференцијалну струју, контактора или релеја један поред другог на шину.

Ако струјно коло захтева додатну грану, једноставно морате да уметнете нови прекидач у расположиви простор на шини - без потребе да замените целу разводну плочу.

2. Изузетна ефикасност инсталације

За електричаре, инсталирање минијатурног прекидача монтираног на ДИН шину траје само неколико секунди. У поређењу са традиционалним методама фиксирања вијцима, време уградње је смањено за преко 80%.

3. Стандардизација и заменљивост

Придржавајући се стандарда ИЕЦ 60898, ПУГАО прекидачи су димензионално потпуно компатибилни са брендовима као што су АББ, Сцхнеидер Елецтриц и Сиеменс. Ако треба да замените постојећу опрему, наши производи служе као директна замена.

4. Одвођење топлоте и одржавање

Монтажа на шину суспендује прекидаче, стварајући отвор за циркулацију ваздуха иза њих који олакшава ефикасно одвођење топлоте.

За одржавање, једноставно морате уклонити одређени уређај са шине, елиминишући потребу за демонтажом целог кућишта ормарића.

Монтажа на ДИН шину у односу на фиксну монтажу: у чему је разлика?

Сценарији за избор монтаже на шину: Монтажа на шину је пожељан избор за преко 90% примена прекидача.

● Стандардне разводне кутије или ормани

● Ситуације које захтевају групну инсталацију (инжењерски пројекти)

● Случајеви у којима може бити потребно будуће одржавање или проширење

● Стамбени, комерцијални и већина индустријских система за дистрибуцију електричне енергије

Функција

Заштита од преоптерећења: Када струја оптерећења прекорачи номиналну вредност дуже време, биметал унутар МЦБ-а се савија од топлоте, покрећући механички механизам да делује и прекине струјно коло, спречавајући линију од прегревања и изазивања пожара.

Заштита од кратког споја: Када дође до кратког споја у линији и тренутна струја порасте, електромагнетни ударач брзо генерише јаку магнетну силу и гура механизам за везу да искључи контакте, остварујући окидање у милисекунди.

Потпуна изолација: Током одржавања или ремонта, ручни рад прекидача може истовремено да искључи пожарну линију и нулту линију, обезбеђујући да опрема није електрификована и чувајући безбедност оператера.

Двоструко праћење: Овај минијатурни прекидач за монтажу на ДИН шину може да прати тренутни статус ватрене линије и нулте линије у реалном времену и да изврши акцију заштите одмах када дође до било какве абнормалности у било којој линији.

Како правилно инсталирати прекидач на ДИН шину?

Укључено у испоруку вашег производа, ПУГАО пружа свеобухватан водич за инсталацију и одржавање; ако наиђете на било какве проблеме, слободно контактирајте наш тим за техничку подршку након продаје. Како дизајн ДИН шине поједностављује процес уградње, можемо понудити и препоруке засноване на стандардним праксама уградње.

Корак 1: Искључите напајање

Пре извођења било каквих операција, неопходно је прекинути главно напајање разводне кутије. Користите мултиметар или тестер напона да проверите долазне терминале; наставите са радом тек након што потврдите да нема напона. Препоручујемо да носите изоловане рукавице и заштитне наочаре.

Корак 2: Прегледајте окружење инсталације

Проверите да ли је стандардна ДИН шина од 35 мм уграђена у разводну кутију. Уверите се да има довољно слободног простора да би се олакшало расипање топлоте и будуће одржавање и потврдите да је шина безбедно причвршћена без икаквих лабавости.

Корак 3: Монтирајте прекидач на шину

Поравнајте горњу копчу прекидача са ДИН шином, а затим притисните надоле док доња копча аутоматски не легне на своје место. Уређај мора бити безбедно фиксиран и без љуљања.

Модуларни дизајн омогућава упоредну уградњу више прекидача.

Корак 4: Повежите водове за напајање и оптерећење

Стандардна конфигурација ожичења укључује повезивање улаза за напајање на горње терминале и излаз оптерећења на доње терминале. Користите жице које задовољавају специфицирану струјну вредност (нпр. за прекидач од 32 А препоручује се попречни пресек жице од ≥4 мм²). Чврсто притегните завртње терминала да спречите лабаве везе или прегревање.

Корак 5: Проверите статус ожичења и инсталације

Уверите се да су све везе ожичења безбедне и да ниједна гола жица није изложена. Проверите поларитет и редослед фаза—ово је посебно критично за трофазне системе. Уверите се да је прекидач прекидача у положају "ИСКЉУЧЕНО" (искључено).

Корак 6: Тестирање по укључењу

Након враћања главног напајања, пребаците прекидач у положај "УКЉУЧЕНО" да бисте тестирали исправан рад. Проверите да ли има неуобичајених звукова, знакова прегревања или неочекиваног окидања.

ФАК

1. Да ли сте трговачко предузеће или произвођач?

Ми смо професионална фабрика са 10 година искуства у минијатурном прекидачу на ДИН шину.

2. Да ли прихватате прилагођену услугу?

Пружамо ОЕМ / ОДМ услугу, можемо одштампати лого вашег бренда на производима. Професионални технички и квотни тим може да пружи задовољавајућа решења према вашим цртежима и захтевима параметара.
